ZHRSS-150T-XY 智能全自动洛氏硬度计
ZHRSS-150T-XY
联系我们
电话（微信）: 13026531451
Email: comfortest@163.com
方案介绍
高精度XY工作台采用步进电机驱动滚珠丝杠自动XY轴移动，并且自动精准定位。
产品介绍
1、通过计算机主机实现对氏硬度计和自动载物台的控制，实现工作台Z轴自动升降，样品台X、Y轴方向自动移动。可通过输入坐标位置和测量点之间的距离规划出测试路径，设定多测量点，进行多点的全自动测试，测试路径可保存在程序中方便随时调用，可实现同类工件的批量快速检测，大大提高测试效率。可灵活对不同类型的工件如：端面或曲面进行多点硬度测试。
多点测量应用举例：空心圆柱滚子可通过压头保护罩将工件夹紧，直接测试滚子的端面，选好初始点及间隔点，可在每个滚子端面实现3个点的连续快速自动测量。

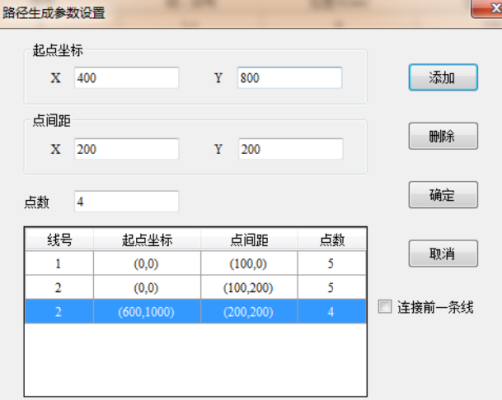

空心设置“起点坐标”、“点间距”和“点数”后点击“添加”即可规划出测试路径，开始测试。如图所示
|
|
|
|
2、不论工件大小，所处位置，试样离压头远近，工作台可自动升降，自动加载，自动测量工件的洛氏硬度；
3、电子闭环控制施加试验力，完全实现了试验力加荷、保荷、卸荷的自动化运行；
4、带有温度测量功能，数字化测温电路，长期工作，稳定可靠；
5、可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出报警音；
6、具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；
7、具有数据库功能，对试验数据自动进行分组保存，每组可保存10个数据，可以保存2000个以上数据；
8、可自动进行全硬度标尺的单位转换；
9、配置无线蓝牙打印机，并可通过RS232、USB端口输出数据，并可扩展485接口；
10、精度符合GB/T230.2、ISO6508-2和美国ASTM E18标准。
应用范围
1、测定黑色金属，有色金属，非金属材料的洛氏硬度；
2、淬火和调质等热处理材料的洛氏硬度的测量，如硬质合金、渗碳钢、淬火钢、表面淬火钢、硬铸钢、铝合金、铜合金、可锻铸件、软钢、调质钢、退火钢、轴承等材料。
技术参数
|
型号 |
ZHRSS-150T-XY |
|
测量标尺 |
HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y共30种标尺的硬度 |
|
测量范围 |
20-95HRA，10-100HRBW，20-70HRC； 70-94HR15N,67-93HR15TW； 42-86HR30N,29-82HR30TW； 20-77HR45N,10-72HR45TW； 70-100HREW,50-115HRLW； 50-115HRMW,50-115HRRW； |
|
可转换标尺 |
HRA、HRB、HRC、HRD、HR15N、HR30N、HR15T、HR30T、HR45T、HB、HS、HRF、HV等 |
|
初试验力 |
3kgf（2.924N）、10kgf（98.07N） |
|
总试验力 |
60、100、150kgf（588.4、980.7、1471N) 15、30、45kgf（147.1、294.2、441.3N） |
|
力值显示 |
力值实时曲线显示 |
|
升降系统控制 |
自动 |
|
试件允许最大高度 |
标准工作台时260mm，XY工作台时150mm |
|
可同时测量工件个数 |
20个 |
|
压头中心到机壁距离 |
190mm |
|
硬度分辨率 |
0.1HR |
|
保荷时间 |
0-99s可调（0.1s为一个单位） |
|
数据输出 |
蓝牙打印机，RS232接口，USB接口，可扩展485接口 |
|
数据统计 |
系统自动计算并保存所测硬度的平均值，方差等统计值 |
|
报表格式 |
自动生成Word，Excel格式，报告模板可定制 |
|
语言选择 |
中文，英文，俄文 |
|
电源 |
AC 220V，50Hz |
|
外形尺寸 |
680*300*900mm |
|
重量 |
95kg |
|
执行标准 |
GB/T230.2, JJS Z2245, EN-ISO6508, ASTME-18 |
附件标准配置
|
自动XY平台 |
1个 |
小平工作台 |
1个 |
|
大平工作台 |
1个 |
金刚石圆锥压头 |
1个 |
|
V型工作台 |
1个 |
标准洛氏硬度块 |
5块 |
|
φ1.588钢球压头 |
1个 |
标准表面洛氏硬度块 |
4块 |
|
打印机 |
1个 |
品牌电脑 |
1台 |
|
洛氏自动软件 |
1套 |
|
|
