GVHBS-3000T视觉直读全自动布氏硬度计

产品介绍

1、不论工件大小，所处位置，试样离压头远近，工作台可自动升降，自动加载，自动测量工件的布氏硬度。

2、机身正面安装工业平板电脑,内置工业级摄像头，采用CCD图像软件处理，直接导出数据和图像，完成对图像的手动和自动测量，方便快捷；

3、电子闭环控制施加试验力，完全实现了加荷、保荷、卸荷的自动化运行；

4、机身使用优质铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；

5、配置自动转塔功能,压头和镜头之间自动切换，使用更加方便;高清光学双物镜，可测量从不同标准试验力下的不同直径的压痕；

6、可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出提示；

7、具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；

8、具有数据库功能，可对试验数据进行编辑分析，并导出word、excel以及pdf格式文件报表；

9、可自动进行全硬度标尺的单位转换;

10、并可通过RS232、USB接口(可选配）输出数据；

11、精度符合GB/T231.2、ISO6506-2和美国ASTM E10标准。

主要机构概述

     该机由控制系统和主机两部分组成：控制系统采用我公司独立研发的专用控制系统、高精度测力传感器、触摸屏、台式电脑和布氏图像处理系统等。

主机机身及工作台采用精密铸造工艺。整机由底座、机身、步进电机、丝杠、工作台、转动头、布氏加卸荷系统等组成。工作台升降是由步进电机带动丝杠进行升降，试验力的加卸荷也是采用步进电机进行控制，动作精确，确保加荷力值稳定在国标要求的范围内，同时在规定的时间内完成加载，模块化设计，方便维修和更换。

电气控制系统：

中央处理器采用STMicroelectronics公司推出基于32位ARM Cortex-M3内核的单片机，最高工作频率72MHz，运算处理速度极快，结合控制系统硬件的优化抗干扰能力强，在复杂的工业现场环境中运行稳定可靠。

本公司电子元器件经过层层筛选，检测合格进入焊接工艺，焊接完毕，上电老化实验经过专业仪器仪表进一步检测是否符合要求后，经过超声清洗，预烘干，专业线路板三防漆涂覆，（防潮，防尘，防水，防盐雾耐电晕等，延长了线路板的寿命）。

布氏测量软件可以通过modbus进行通讯，布氏软件作为服务端，端口为502。



通讯协议

布氏测量软件可以通过modbus进行通讯，布氏软件作为服务端，端口为502。

布氏软件通讯地址定义如下：

1.工件编号

地址:D0-D25，以ASCII码格式存储，每个寄存器存放两个字符，以0x00结尾

2.硬度值

地址:D50，硬度值保留1位小数，乘10后存放在D50，如寄存器值为2002代表硬度值为200.2HBW

3.硬度合格范围

地址：D60-D61，D60为最小合格硬度，D61为最大合格硬度，两个值均保留1位小数（与硬度值格式相同）

4.结果状态

地址：D70，合格时为1，不合格时为0

5.测量更新计数

地址：D80，每次更新数据时寄存器值加一，可以根据此寄存器判断是否有新数据（该寄存器更新时工件编号可以不变，如对同一工件重复测量）



应用范围

1、测定黑色金属、有色金属及轴承合金材料的布氏硬度；

2、可测试铸钢、铝合金、铜合金、可锻铸件、软钢、调质钢、退火钢等。



技术参数



附件标准配置



以上为标准配置，实际产品以实物为准！

产品优势的保证

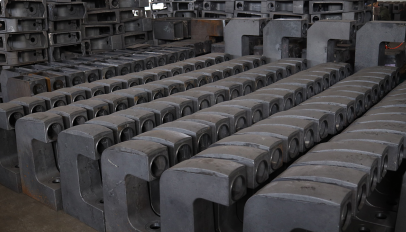

	机身使用优质铸铁一次浇筑成型，并经过充分时效，稳定化处理，确保设备的测量精度经久耐用。壳体及主要零部件采用自有设备独立加工，确保加工精度和货期供应。
	升降系统自动控制，不论工件大小，试样离压头远近，一键启动，硬度计自动完成试验力，主试验力加荷，饱荷，卸荷，自动测量工件的布氏硬度，测试完成后升降系统自动回到初始位置。
	电子闭环控制施加试验力，完全实现了试验力加荷、保荷、卸荷的自动化运行； 试验力精度可达±0.5%，完全满足国标美标试验力施加在2-8s的时间要求。

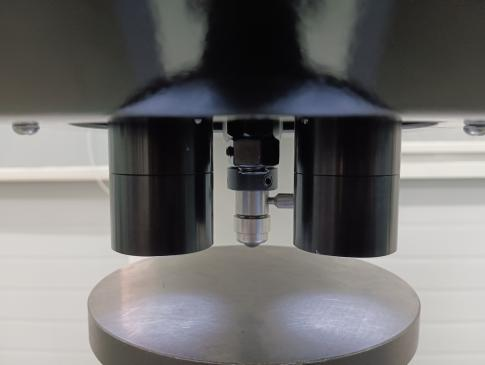

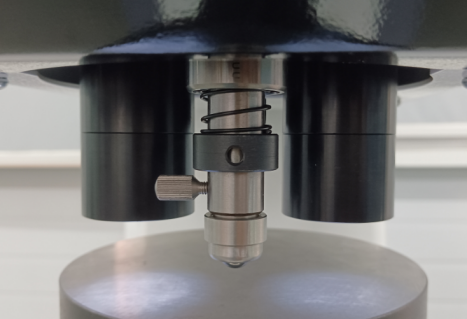

	配置自动转塔功能,压头和镜头之间自动切换，使用更加方便; 高清光学双物镜，可测量从不同标准试验力下的不同直径的压痕；
	电器控制技术独立自主研发，并有相应的知识产权。电器工艺流程：精选原材料-贴片-复检-焊接直插件-超声波清洗-喷涂三防漆等。模块化电路电器设计，售后维护便捷，确保设备长期稳定使用。
	机身正面安装工业平板电脑,内置工业级摄像头，采用CCD图像软件处理，直接导出数据和图像，完成对图像的手动和自动测量，方便快捷；

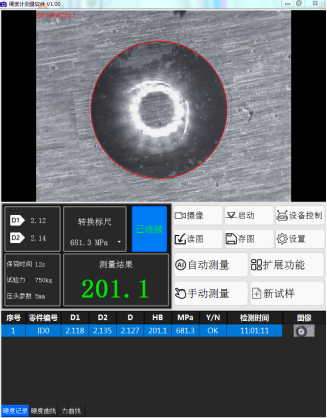

	内置CCD图像自动测量系统, 操作界面模块化设计，可直观显示压痕直径，硬度值及硬度值曲线，转换标尺，检测时间以及图像等内容。

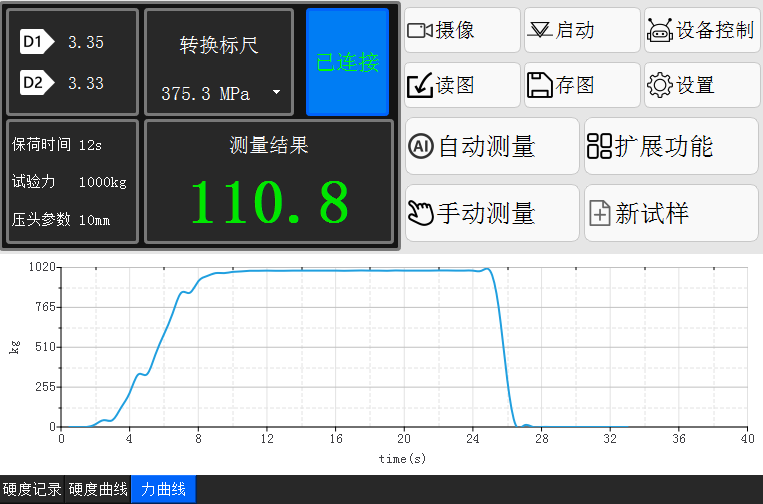

	操作界面直观，人机交互友好，直接在电脑上完成对设备的操作，操作方便直观，实时力值曲线监测，显示设备的运行状态，避免出现误操作对设备造成的损坏。

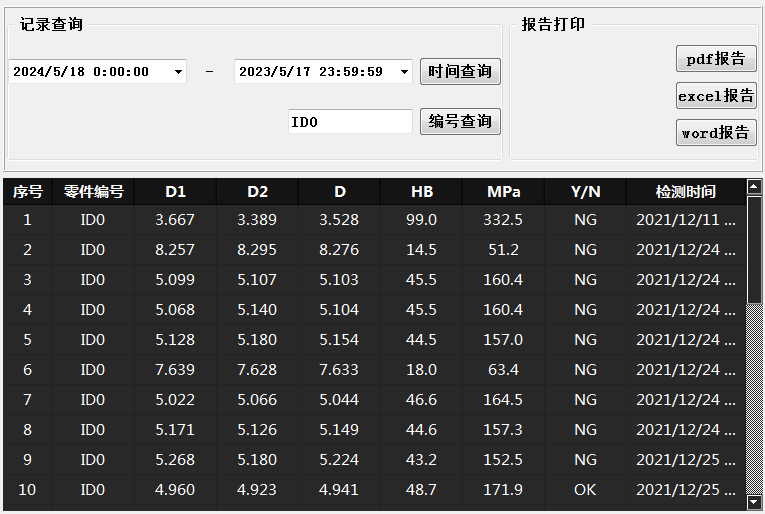

	拥有数据库系统，数据支持时间查询和编号查询，并可按照需求生成pdf，Excel和word格式的报告，并可扩展接入客户math系统。
