FL7000W电脑型金相显微镜

FL7000W电脑型金相显微镜概述

      FL7000W电脑型金相显微镜为三目正置式金相显微镜，适用于对不透明物体进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有图像清晰、衬度好，操作方便等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

观察系统

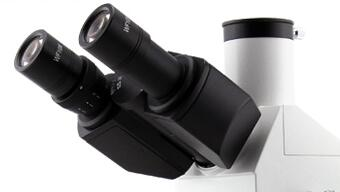

三目观察筒，单视度可调，镜筒30°倾斜，可连接摄像装置。



机械载物台

双层机械式载物台，尺寸：185*140mm；移动范围：75mm*50mm，适度的设计理念，使用者操作载物台时更方便更舒适。



落射照明系统

12V 20W卤素灯，亮度可调。内置视场光阑、（黄、绿、蓝、磨砂玻璃）滤色片转换装置，推拉式起偏振器。



FL7000W电脑型金相显微镜配置表

标准配置		整机型号
部件	规格	FL7000W
光学系统	有限远色差校正光学系统	·
观察筒	三目镜，倾斜30˚,(内置检偏振片,可进行切换)	·
目镜	大视野 WF10X(Φ18mm)	·
标配物镜 （长距平场 消色差物镜）	PL L5X/0.12    WD15.5 mm	·
	PL L10X/0.25   WD8.80mm	·
	PL L40X/0.6    WD3.73 mm	·
	PL L60X/0.75   WD1.34 mm	·
转换器	四孔(内向式滚珠内定位)	·
调焦机构	粗微动同轴调焦, 微动格值:2μm, 粗动松紧可调,带锁紧和限位装置	·
载物台	双层机械移动式 (尺寸:185mmX140mm,移动范围:75mmX50mm)	·
照明系统	12V 20W,卤素灯, 亮度可调；落射照明器带视场光阑、孔径光阑、起偏振片。	·
滤色片	配磨砂玻璃，黄、绿、蓝滤色片	·
金相分析系统	FMIA2025正版金相分析软件、索尼芯片500万摄像装置、0.65X适配镜接口、高精度测微尺（100x0.01mm、100x0.01cm，校准点：d = 0.15mm、d = 0.07mm）。	·
选配配置
部件	规格
目镜	大视野 WF10X(Φ18mm)分化目镜	O
	大视野 WF16X(Φ11mm)	O
选配物镜 （长距平场 消色差物镜）	PL L 20X/0.40   WD8.6mm	O
	PL L 50X/0.70   WD2.02mm	O
	PL L 80X/0.80   WD0.96mm	O
	PL L 100X/0.85  WD0.4mm	O
摄像装置	1200万等像素索尼芯片摄像装置	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件

        FMIA2025正版金相图像分析软件









FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。

FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。

全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。

软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。





FMIA2025金相图像分析软件产品优势及功能介绍

 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。

●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;



●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。



●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。

●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。

●高级功能模块：EDF景深拓展功能、图像拼接功能

●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。

●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。

●国标图库：内含百种国标图，供客户学习参考。

l   多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。



FMIA2025版金相分析软件系统组成



1、软件程序FMIA2025（U盘）；

2、加密锁：USB型+动态码验证；

3、文字资料：《使用说明书》（在U盘上）；

4、测微标尺：格值0.01mm。

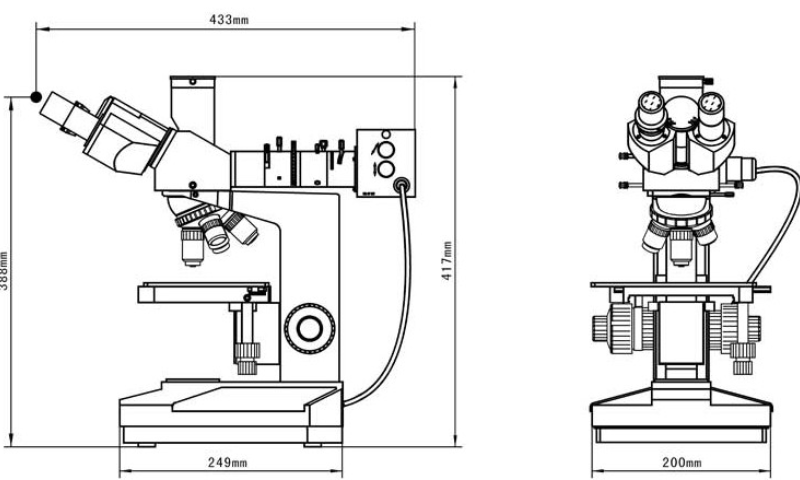

FL7000W正置金相显微镜尺寸图
