JSZ8-RS型焊缝熔深显微镜

JSZ8三目连续变倍体视显微镜概述

       电脑型焊缝熔深显微镜由光学显微镜和专业的焊缝熔深软件组成，成像清晰、宽阔，具有较长的工作距离，对同一物体可实现连续放大观看,可以对各种焊接处（对接、角接、搭接和T型接等异形接）产生的熔深进行拍照、编辑、测量、保存、打印等。同时可以观察焊接热影响区和无热影响区的形态和尺寸，检测焊缝的内部缺陷和质量缺陷等。

FHF2025焊缝熔深测量软件是我公司主要针对结构钢和不锈钢缝焊质量检验、铝合金等焊接质量检验要求开发的一套焊缝熔深测量软件。适用于汽车整车及零部件生产企业，压力容器行业，结构焊接工艺检测，航空航天焊接质量评估以及所有焊接类型的检测。具有测量焊缝熔深、焊缝宽度、焊缝余高、气孔直径，同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观观察。软件可以自定义测量项目，形成企业专属的测量模板，自定义焊接质量筛选参数，自动形成OK/NG判断；最终导出数据生成测试报告；本软件可以对图像进行叠加文字、标尺线等处理。

  软件支持主流操作系统，包括WIN10、WIN11。能有效提高质检人员的工作效率，同时为企业建立标准化报告和监控焊缝质量整体趋势提供服务。软件操作方法简单，可轻松掌握。





JSZ8三目连续变倍体视显微镜配置表

配置
部件	规格
观察筒	三目观察筒。45°倾斜，可360°旋转；可配摄影摄像接口
	连续变倍物镜0.8X-5X,
	工作距离100mm.
	瞳孔距调节范围54mm-76mm,双边视度可调±5屈光度.
目镜	高眼点大视场目镜WF10X/22mm
底座	BL1（自带调焦镜架）
外接光源	LED斜照光源
透射光源	LED
摄像装置	数码摄像装置（500万像素FEC2500）
	焊缝熔深测量分析软件FHF2025
	0.5X摄像接筒

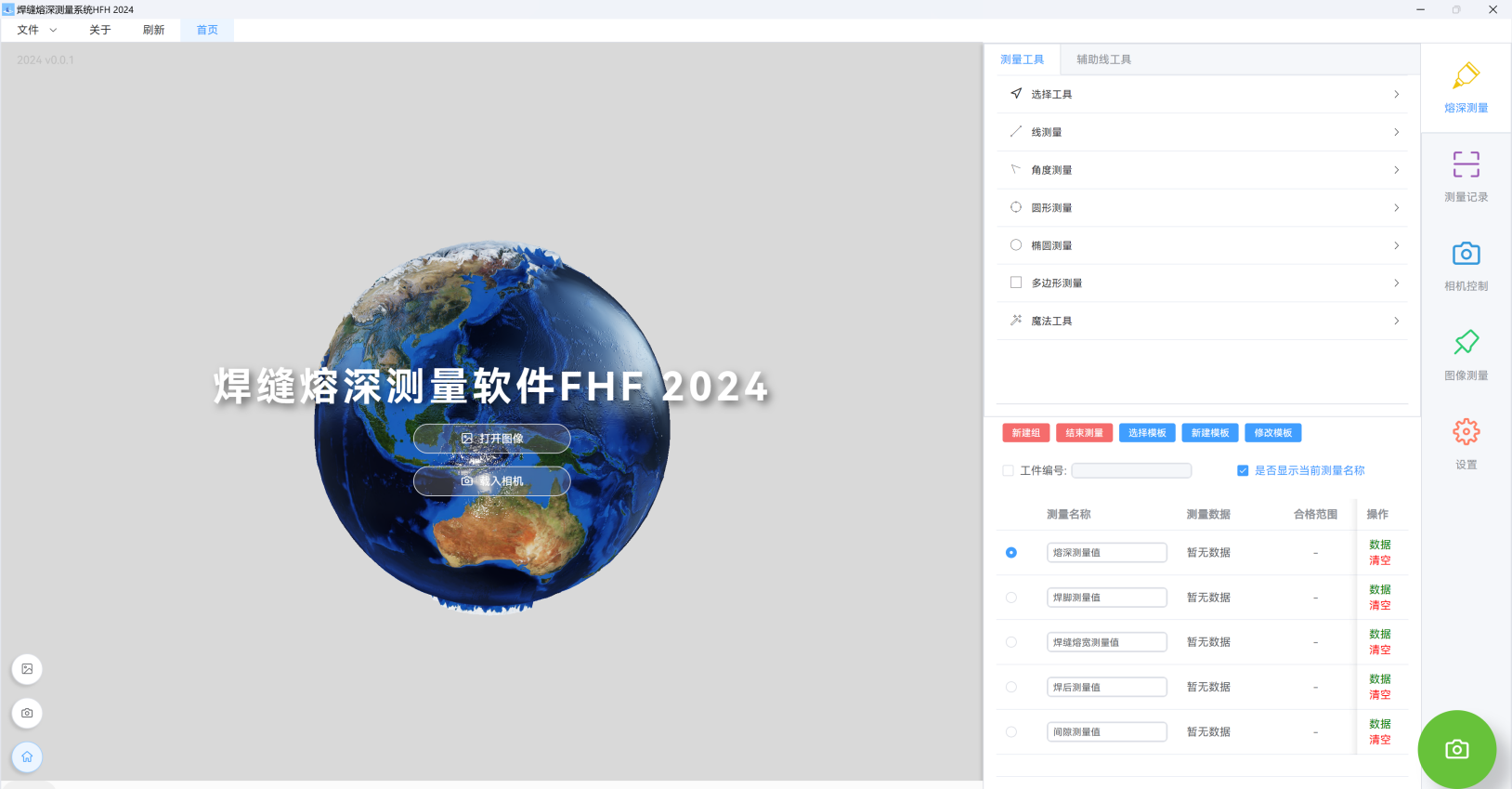

FHF2025焊缝熔深测量软件





软件基础功能介绍：

1、数据库数据管理系统；所有测量记录数据库自动保存，防止误操作造成测试数据的丢失，后期可以对数据库进行筛选和查找以及数据的输出，目前已验证测试5000组数据及原始图片的保存查询，原理上数据条目不封顶，取决于电脑硬件的储存空间。

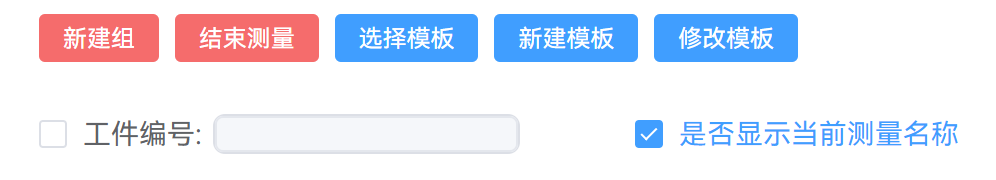

2、支持批量测试功能；可以自定义工件编号，集中测试，自动记录所有测试数据，也可以对测试数据进行自定义分批次的导出检测报告。

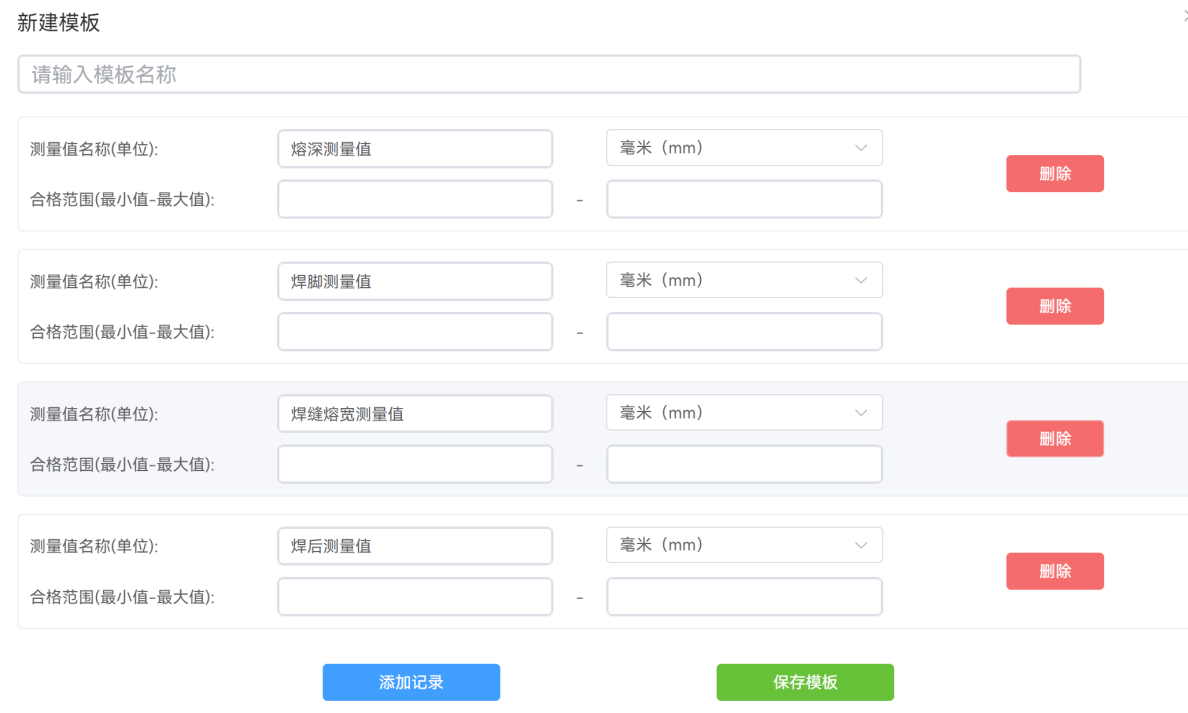

3、检测模板自定义；焊缝熔深、焊缝宽度、焊缝余高、气孔直径、焊接气孔，夹渣等企业可以自定义检测项目，同时可以设置OK/NG判断值，行程企业专属的检测模板。

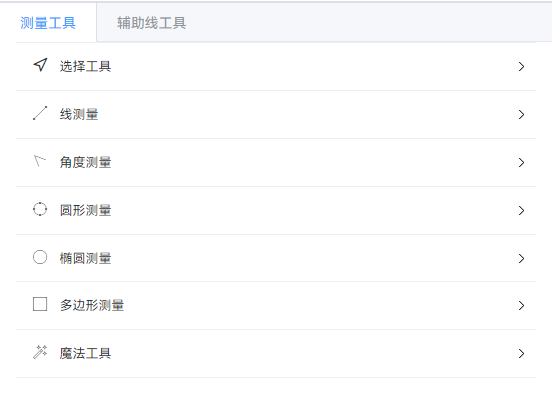

4、测量工具多样化；熔深测量主要为三个功能：测量线绘制、辅助线绘制、测量结果展示。其中具有直线、折线、点线距、角度、两点圆、三点圆、椭圆、矩形、多边形、等多种测量工具。

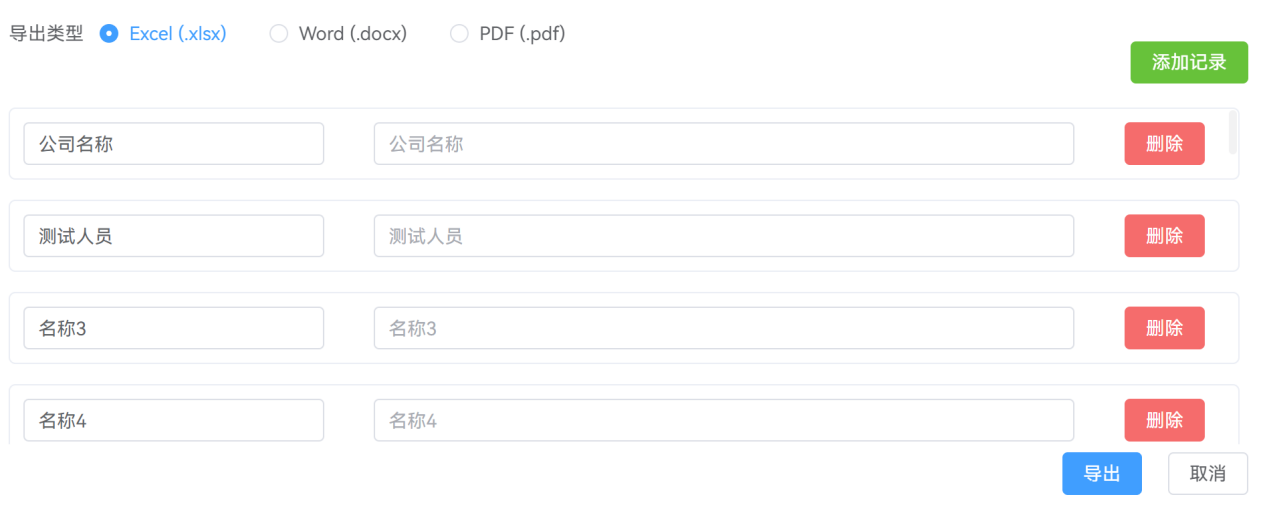

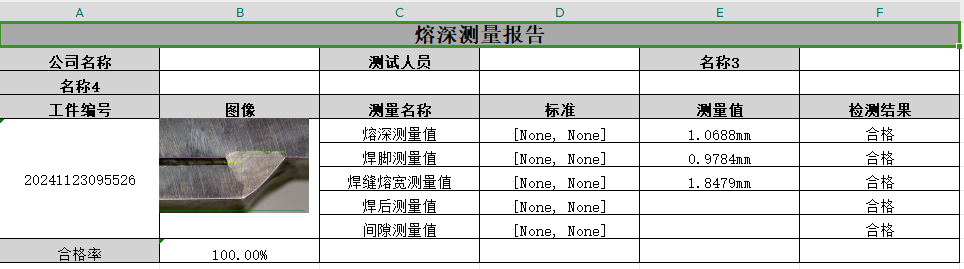

5、生成图文报告：可导出word、excel、PDF、三种报告样式；软件支持报告表格的自定义设置；完成企业专属报告的操作，自定义增加或者减少条目；
