RX-50MW电脑型研究级金相显微镜

RX-50MW电脑型研究级金相显微镜概述

     RX-50MW电脑型研究级金相显微镜为三目正置式金相显微镜，该机集多项首创于一身，从外观到性能都紧跟国际领先设计风向，致力于拓展工业领域全新格局。可提供反射明场、反射暗场、透射明场、透反射偏光、反射微分干涉等多种观察功能。

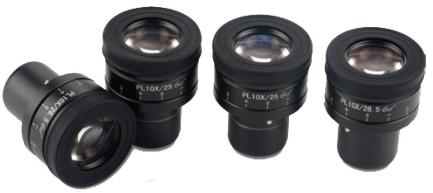

高眼点超宽视野平场目镜

RX-50M系列的目镜观察视场范围由传统的22mm升级至25mm，提供更加平坦的观察范围。更大值域屈光度调节范围可满足更多用户的使用需求。

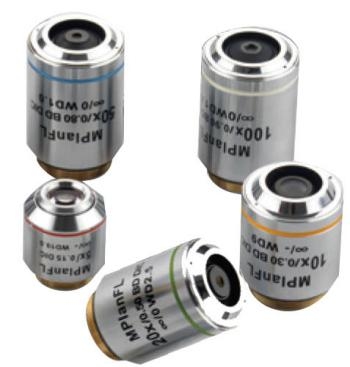

专业无限远工作距半复消色差物镜

RX-50M系列物镜采用高透过率的镜片和先进的镀膜技术，真实还原样品的自然色彩。只需一只镜头就可实现明场、暗场、偏光、微分干涉观察。半复消色差设计具有卓越的色差校正性能，提高观察图像的衬度、清晰度。

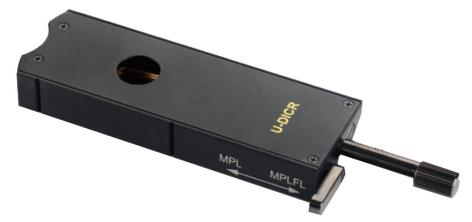

诺曼尔斯基微分干涉衬比系统

全新研发的U-DICR微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如LCD导电粒子，精密磁盘表面划痕等。



RX-50MW电脑型研究级金相显微镜配置表

标准配置		整机型号
部件	规格	RX-50MW
光学系统	无限远色差校正光学系统	·
观察筒	30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比，双目:三目=100：0或0:100	·
目镜	高眼点大视野平场目镜PL10X/25mm，视度可调	·
明暗场 半复 消色差物镜	LMPLFL 5X /0.15 BD DIC  WD13.5mm	·
	LMPLFL10X/0.30 BD DIC  WD9.0mm	·
	LMPLFL20X/0.5 BD DIC  WD2.5mm	·
	LMPLFL50X/0.80 BD      WD1.0mm	·
转换器	明暗场5孔转换器，带DIC插槽	·
机架	透反两用机架，低手位粗微同轴调焦机构。粗调行程25mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,双路电源输出，采用数字调光，具有光强设定与复位功能、反射/透射光切换开关,内置透射光滤色镜（LBD、ND6、ND25)	·
载物台	右手位4英寸机械平台，行程（X）105mm*（Y）102mm，带Y轴锁定机构，可带透射系统挡光板，带玻璃载物台板	·
聚光镜	摇出式消色差聚光镜（N.A.0.9）	·
反射照明器	明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调 ；带明暗场照明切换装置；带滤色片插槽，带起偏镜/检偏镜插槽	·
灯室	12V100W卤素灯室，透、反射通用，预定中心	·
其他附件	起偏镜插板，360°旋转式检偏镜插板，反射用干涉滤色片组	·
金相分析系统	FMIA2025正版金相分析软件、索尼芯片1200万摄像装置、0.5X适配镜接口、高精度测微尺。	·
选配配置
部件	规格
目镜	高眼点大视野平场目镜PL10X/25mm，视度可调，可带单刻度十字分划板	O
物镜	LMPLFL100X/0.90 BD     WD1.0mm	O
微分干涉	DIC微分干涉组件	O
摄像装置	2000万像素索尼芯片摄像装置、1X适配镜接口	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件

        FMIA2025正版金相图像分析软件









FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。

FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。

全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。

软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。





FMIA2025金相图像分析软件产品优势及功能介绍

 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。

●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;



●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。



●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。

●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。

●高级功能模块：EDF景深拓展功能、图像拼接功能

●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。

●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。

●国标图库：内含百种国标图，供客户学习参考。

l   多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。



FMIA2025版金相分析软件系统组成



1、软件程序FMIA2025（U盘）；

2、加密锁：USB型+动态码验证；

3、文字资料：《使用说明书》（在U盘上）；

4、测微标尺：格值0.01mm。

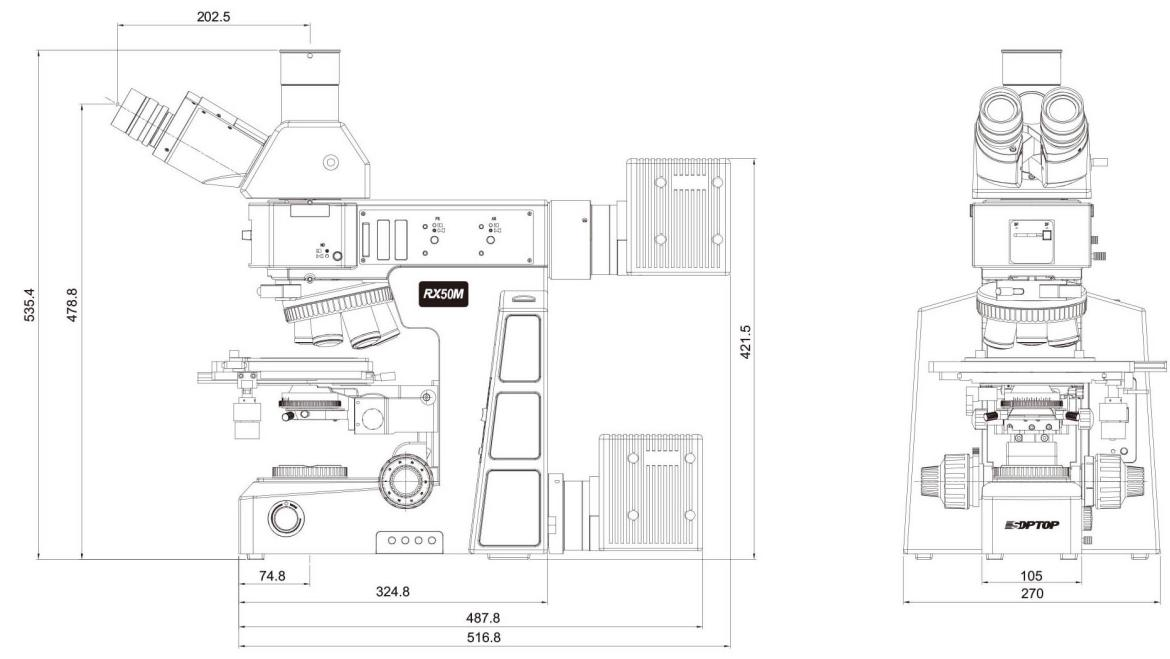

RX-50MW电脑型研究级金相显微镜尺寸图
