FZ0756U数码显微一体机

产品介绍

FZ0756U系列连续变倍USB接口数码显微一体机简介

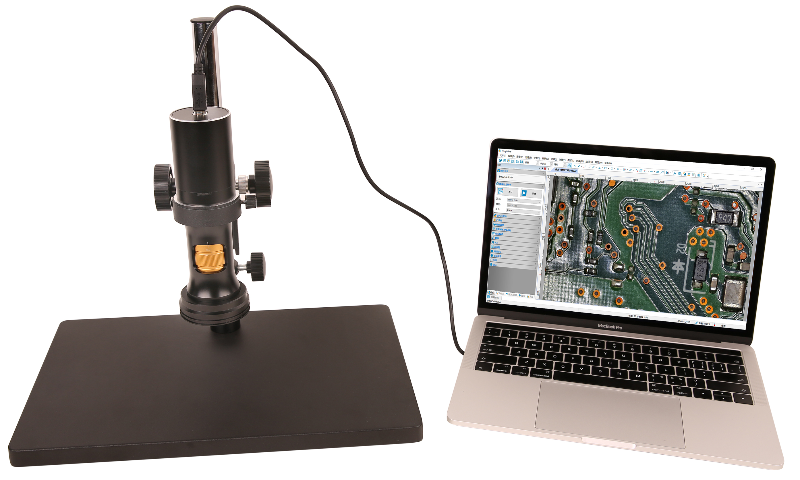

FZ0756U系列连续变倍USB接口数码显微一体机如图 1所示，由8x连续变倍镜头主体，USB接口相机，LED环形光源组成。USB接口的相机模块通过USB接口连接电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到USB接口相机模块。

FZ0756U系列将连续变倍单筒显微镜、USB接口相机，LED照明光源有机地集成为一体，无需选型同安装，将FZ0756U系列连接到电脑的USB接口即可直接使用。

FZ0756U系列满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。

FZ0756U配置参数

光学参数
光学主体	变倍范围为0.7X-5.6X
工作距离	37.5mm-160mm（由辅助物镜决定）
数值孔径NA	0.018-0.092（使用W100，1x辅助物镜）
分辨率	18.6um-3.65um（使用1x辅助物镜）
视场	0.99mm-34.28mm
可选物镜	0.5x，0.75x，1x，1.5x，2.x（可根据需要选择）
可选其他物镜	可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）
主体尺寸	188mm x 52mm
支架接口	标准50mm

辅助物镜	参数	TV镜头0.5X(1/3"传感器)TV050
辅助物镜	参数	低倍	高倍
W100，1.0X(80mm WD)	倍率	0.35X~2.80X
	线视场	17.14mm	2.14mm
	NA	0.018	0.092
W050，0.5X(160mm WD)	倍率	0.18X~1.40X
	线视场	34.28mm	4.28mm
	NA	0.009	0.046
W075，0.75X(105mm WD)	倍率	0.26X~2.10X
	线视场	20.81mm	2.86mm
	NA	0.013	0.069
W150，1.5X(51.5mm WD)	倍率	0.53X~4.20X
	线视场	11.43mm	1.43mm
	NA	0.026	0.138
W200，2.0X(37.5mm WD)	倍率	0.70X~5.60X
	线视场	8.57mm	1.07mm
	NA	0.035	0.182
备注	当使用同轴光照明时，低放大倍率可能会产生渐晕。当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，FZ0756的放大倍率、视场角和NA值由显微物镜的参数决定。

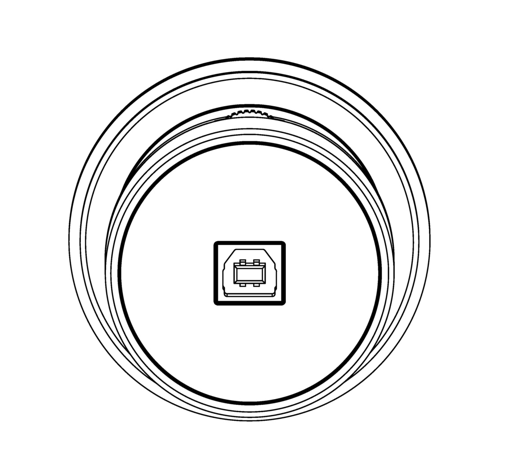

图 2 FZ0756U系列连续变倍USB接口数码显微一体机后面板接口

订购代码	传感器和尺寸（mm）	像素（μm）	G 响应度动态范围 SNRmax	FPS/分辨率	分箱	暴露
U510A （新）	5.1M/IMX335（C） 1/2.8 英寸（5.18x3.89）	2.0x2.0	505mV 70分贝 43dB	26@2592x1944 26@1280x960 26@640x480	1x1 1x1 1x1	0.1-2000 毫秒

C：彩色相机

硬件配置
光谱响应范围	380-650nm (有红外截止滤光片情况下)
白平衡	自动白平衡/ROI 白平衡/手动Temp-Tint调整
色彩还原技术	Ultra-Fine硬件颜色处理引擎
捕获/控制SDK	Windows/Linux/macOS/Android 多平台SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain,
记录方式	图像和视频
相机工作环境
工作温度（摄氏度）	-10~ 50
贮存温度（摄氏度）	-20~ 60
工作湿度	30~80%RH
贮存湿度	10~60%RH
供电电源	相机通过USB2.0接口供电
软件运行环境
操作系统	Microsoft^®Windows^®XP/Vista / 7 / 8 /10(32 & 64 位)
计算机配置	CPU:Intel Core 2 2.8GHz 或更高
	内存:2GB或更大
	USB接口:USB2.0高速接口
	显示器:17”或以上
	CD-ROM
照明模块
环形光源	亮度可调LED照明环形光源（无线）（TFZ0756DRL-NPC）
环形偏振光源	亮度可调的LED照明环形偏振光源（无线），（TFZ0756DRPL-NPC）
同轴照明光源	亮度可调的LED照明同轴光源（无线），同轴光适配器TFZ0756CL_NPC
供电方式	集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如
安装方式	快速秒级吸合式安装，方便简单
亮度调节	通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如

除一体机以外，用户仅需要一台电脑以及随一体机配送的USB2.0线即可。

图 3 FZ0756U系列与电脑的连接
