孔隙率图像分析系统

软件主界面

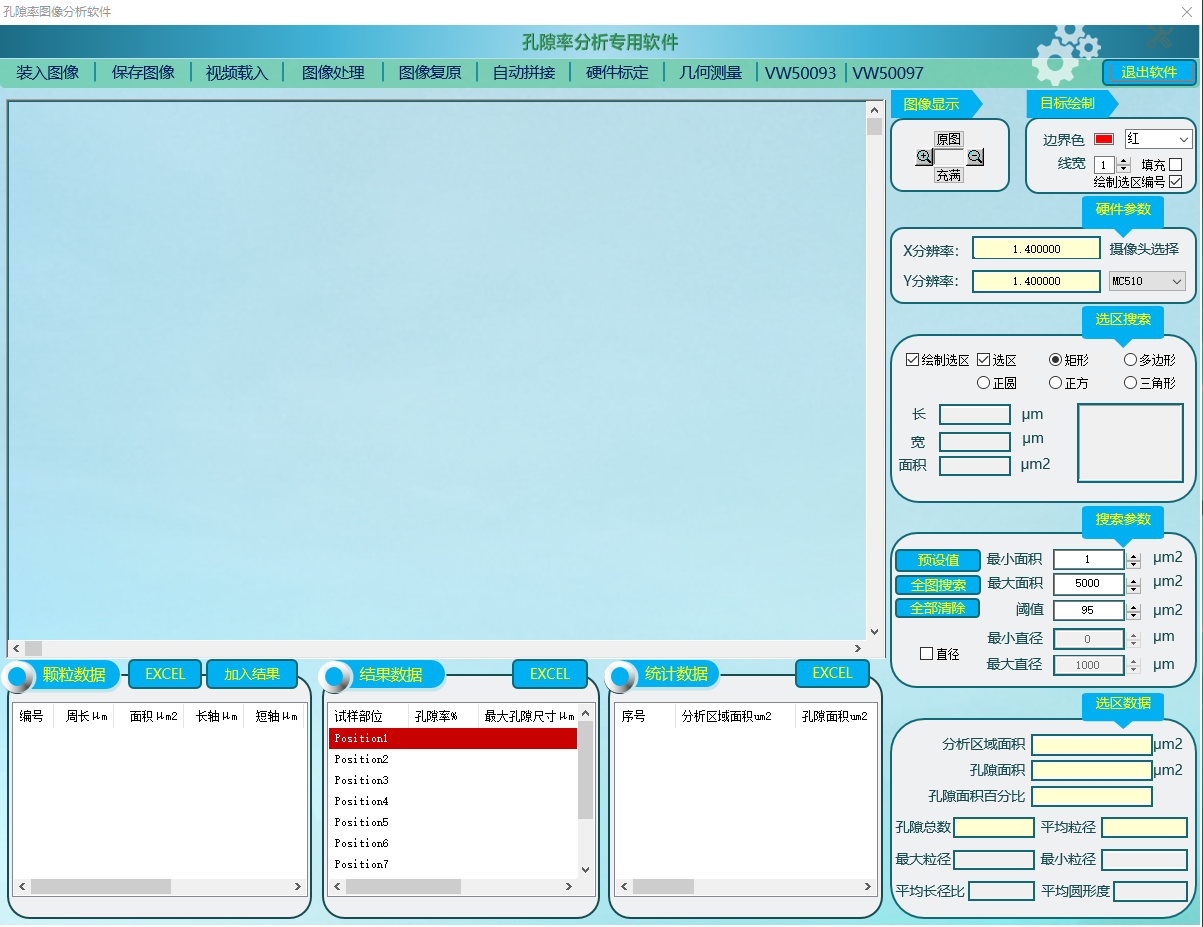

（软件整体界面）

1、 图像拍摄完成后，分析区域的选择提供了矩形、多边形、正圆、正方、三角形等选区工具，选完区后软件自动对选区区域进行一次孔隙分析。

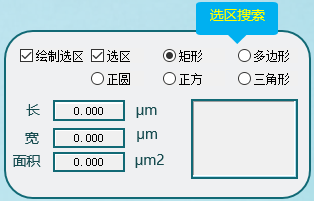

（选区工具）

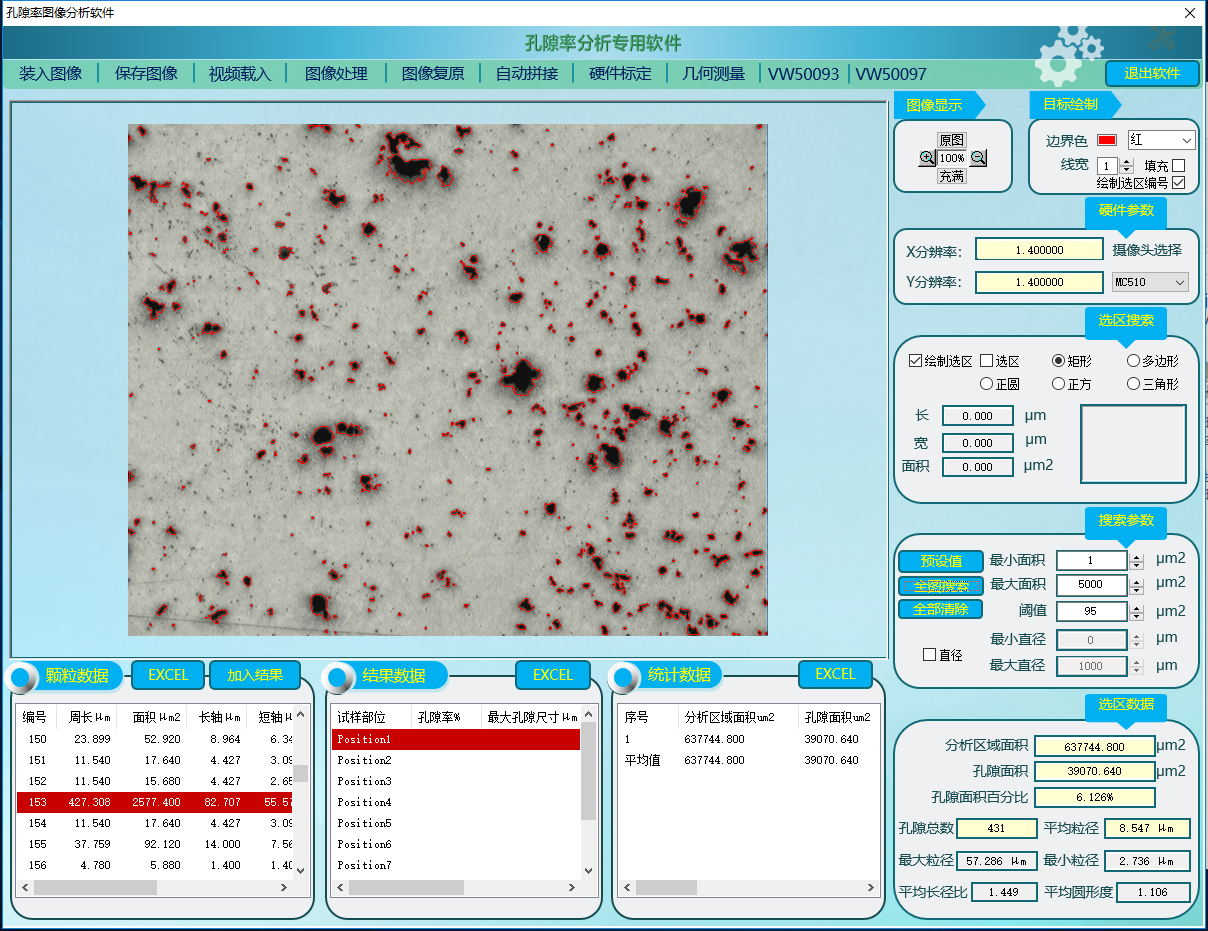

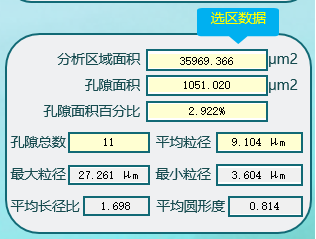

（选区区域分析）

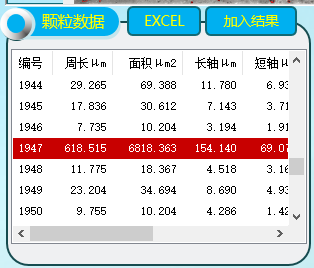

2、 孔隙分析：可分析出每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。







3、 标准 VW50093

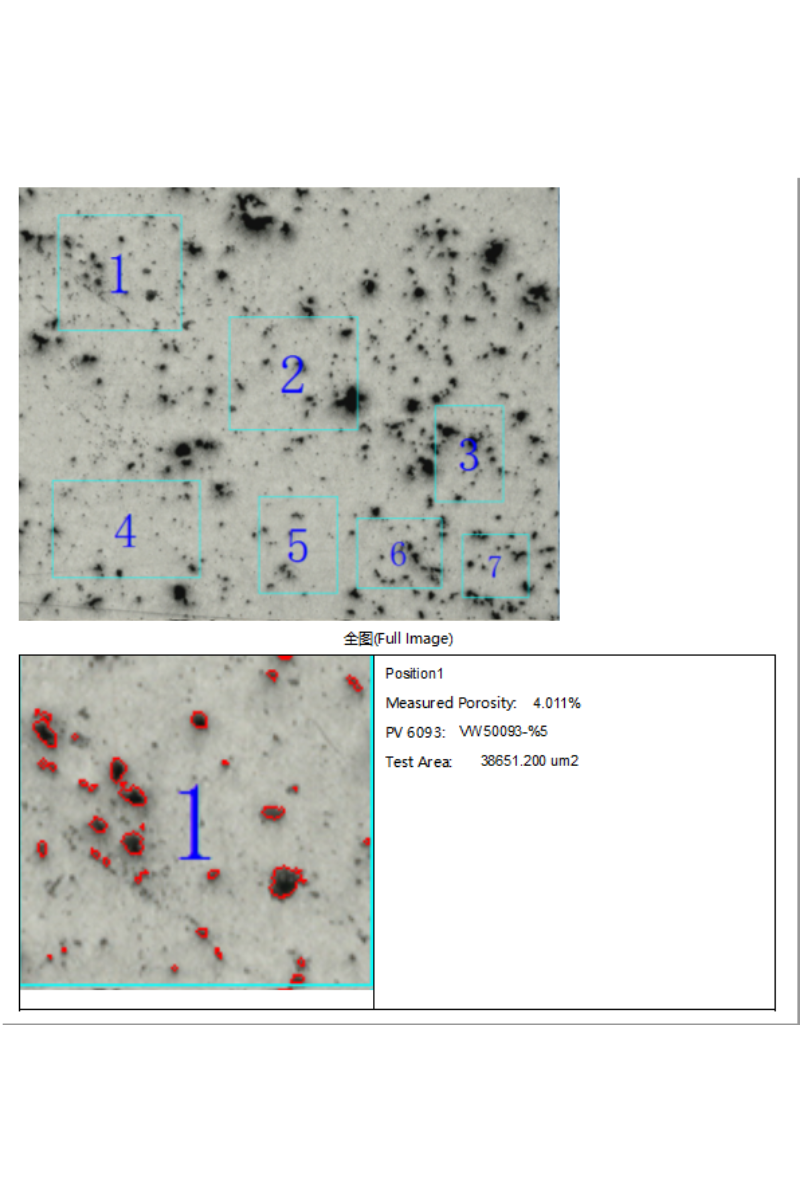

结果列表：预置了10个部位列表位置，每分析完一个选区的数据，就可加入到一个部位数据行，并算出孔隙率、最大孔隙尺寸、测试面积等参数。

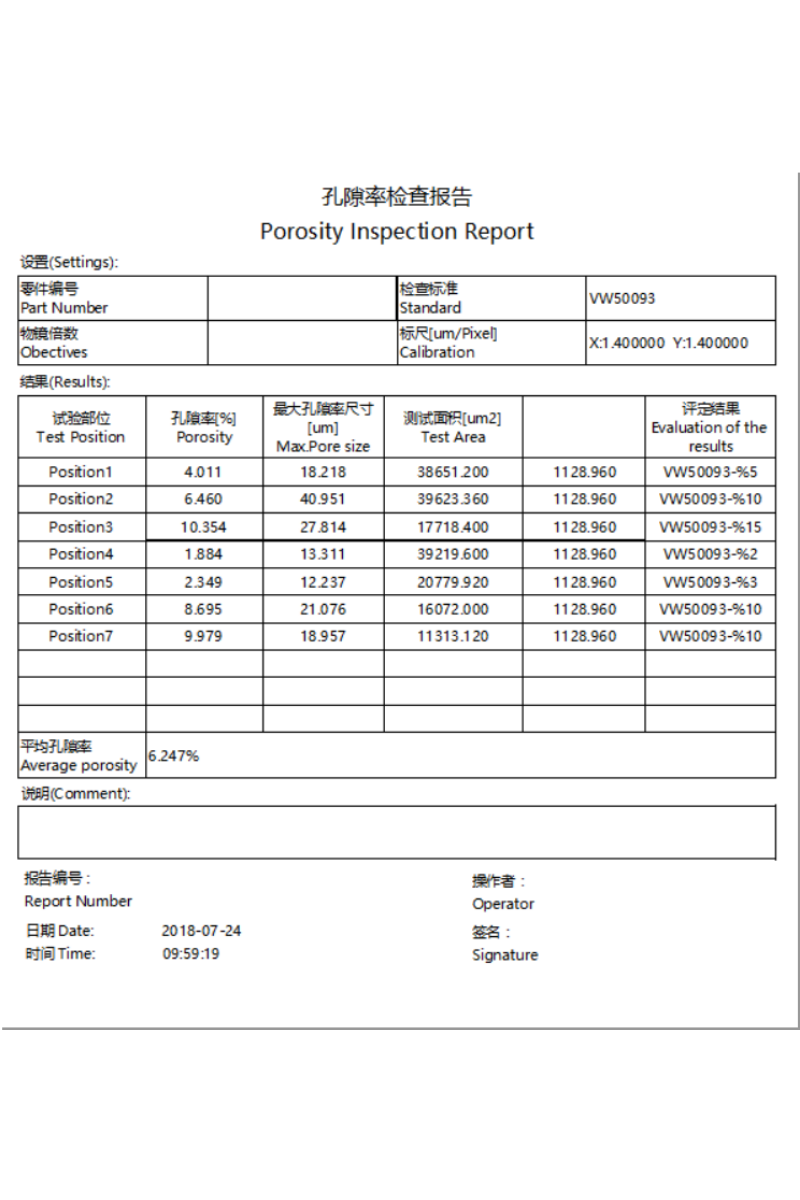

生成报告：

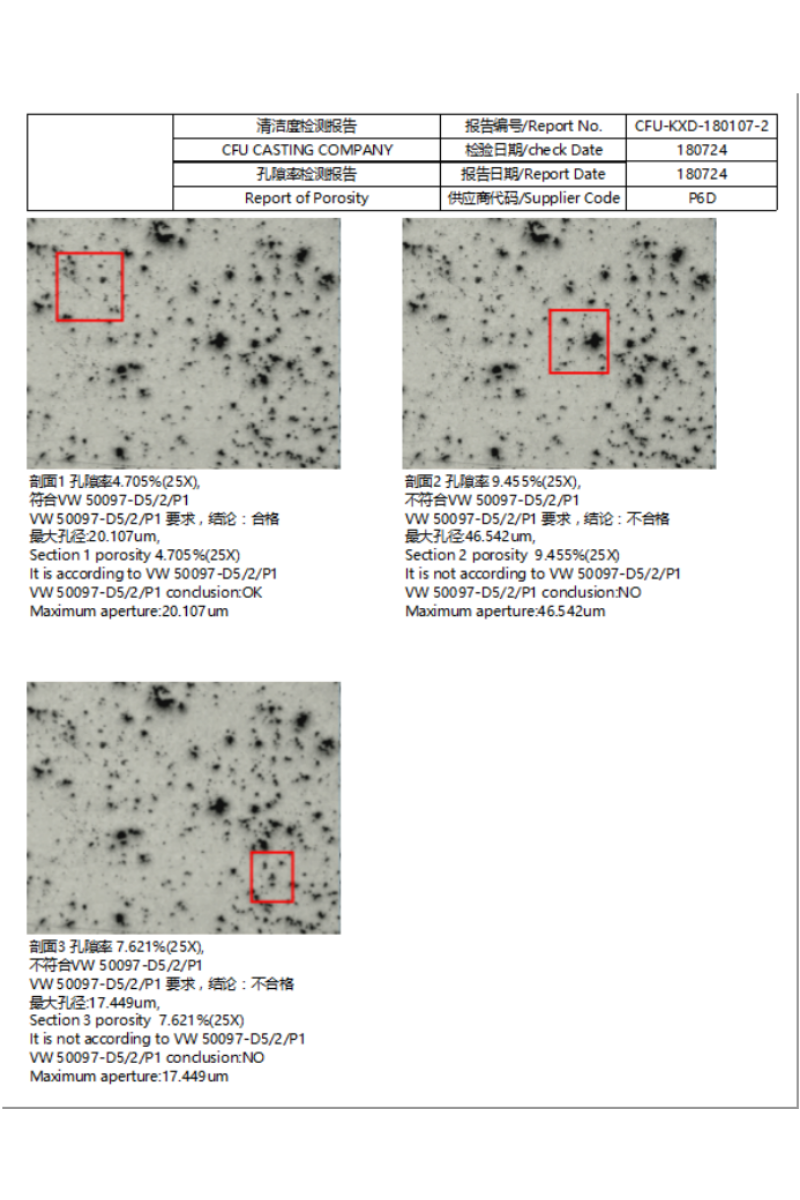

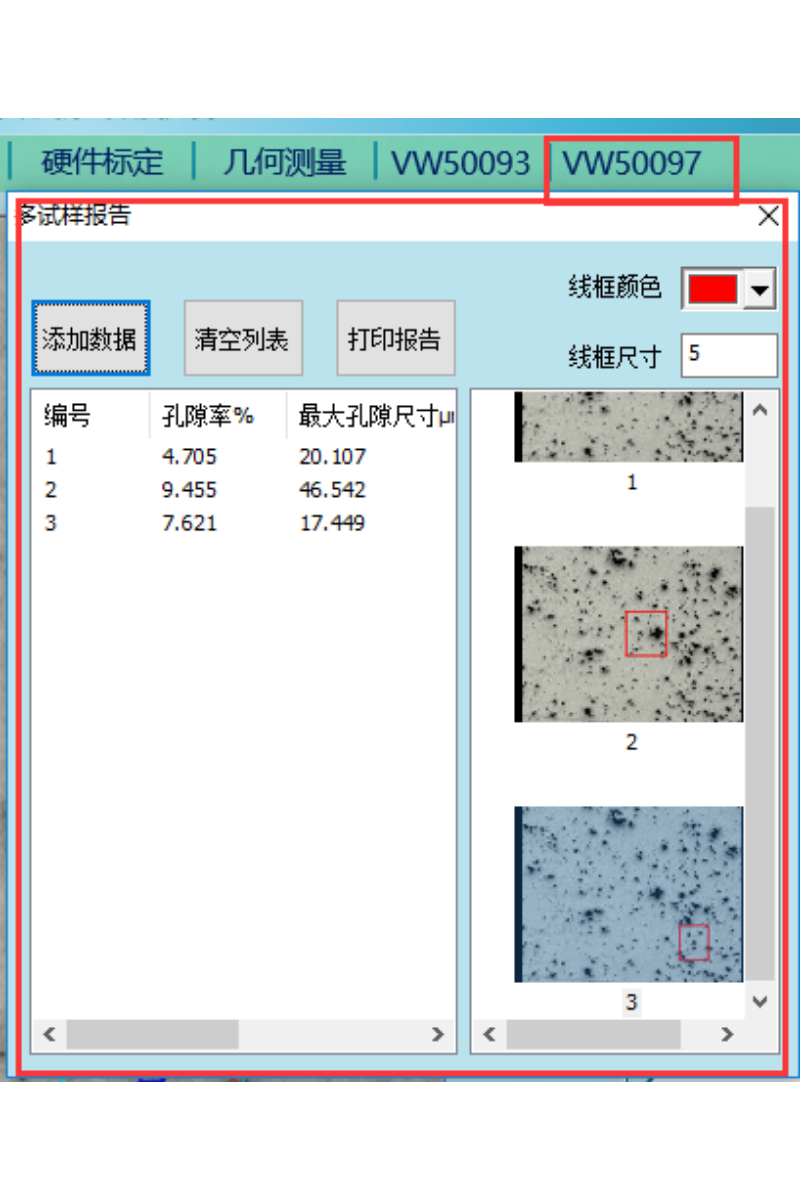

4、 标准 VW50097

可以同时生成多个视场结果报告：

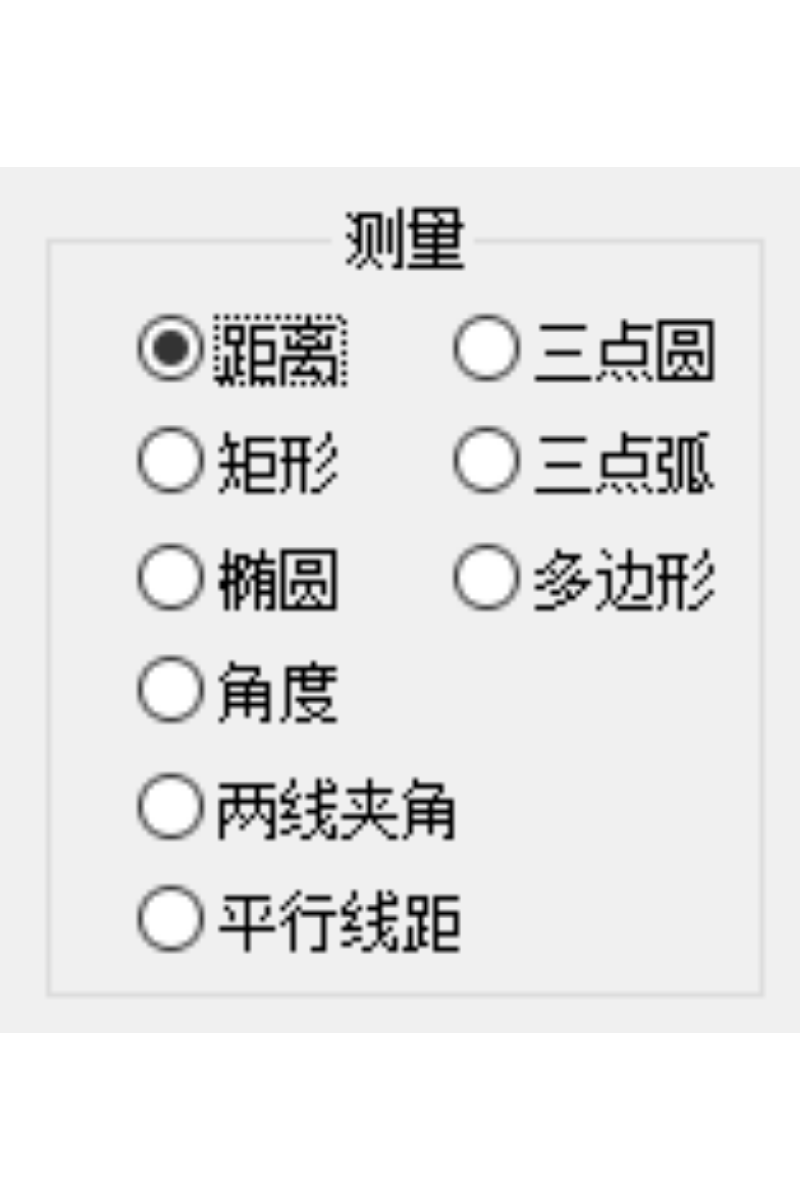

5、 几何测量

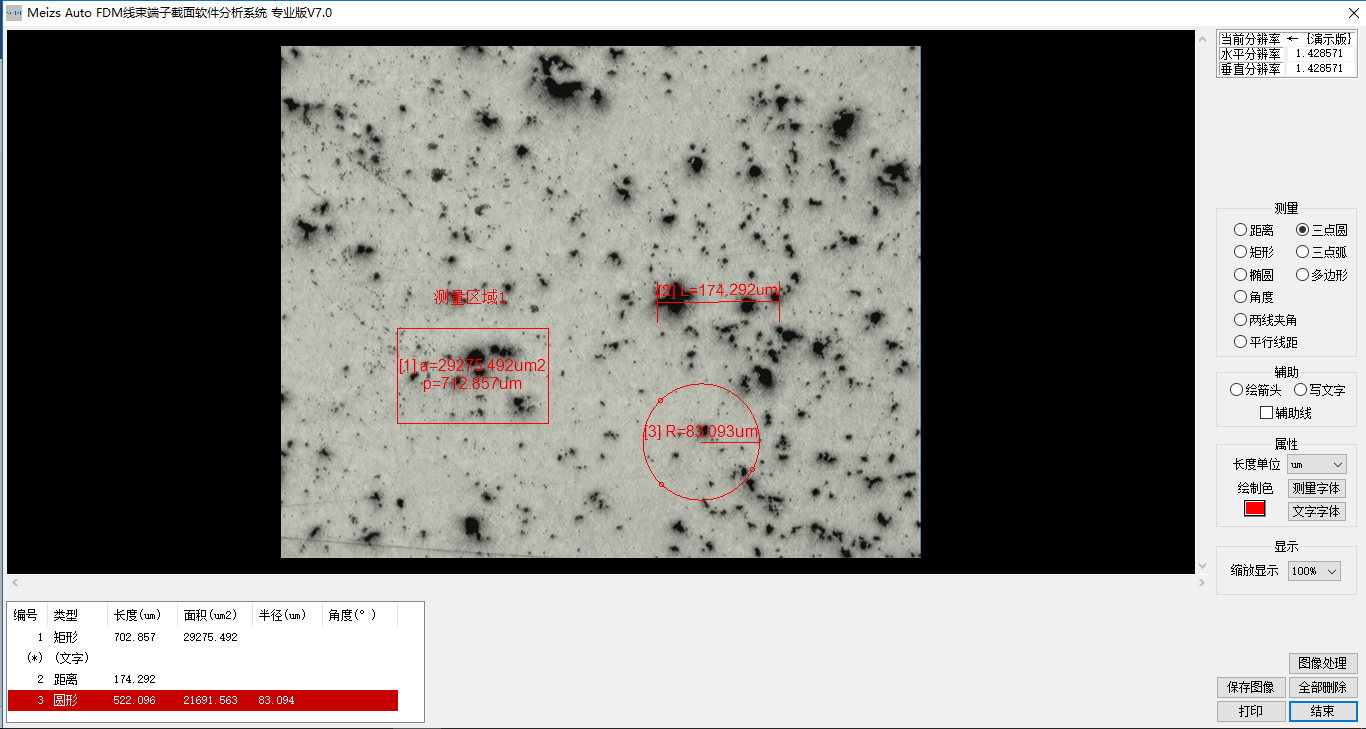

载入图片选择相应的测量工具进行测量及标注，测量完成后将测量结果显示到数据列表中。
