JSZ8-W型三目连续变倍体视显微镜

JSZ8-W三目连续变倍体视显微镜概述

  JSZ8三目连续变倍体视显微镜经典的设计，使得机体的稳定性更好，出色的光学性能、齐全的附件，多样化的组合配置， 满足现代生物、医学、科研、现代电子工业的在线检测。

高质量的光学系统

镀有特殊膜层的光学部件，造就了优质的光学系统。

范围更大的放大倍率

采用连续变倍物镜0.8X～5X（6.25：1），标准放大倍率8X~50X；选配目镜和辅助物镜，可以实现4-100X放大。

一体化照明
采用新型高亮度照明和镜架一体化设计，上下光源带有独立调节开关，在任何倍率下能够确保像面亮度的均匀、长效、稳定。



JSZ8-W三目连续变倍体视显微镜配置表

部件	规格
观察筒	三目观察筒。45°倾斜，可360°旋转；可配摄影摄像接口
	连续变倍物镜0.8X-5X,
	工作距离110mm.
	瞳孔距调节范围54mm-76mm,双边视度可调±5屈光度.
目镜	高眼点大视场目镜WF10X/22mm
底座	BL1（自带调焦镜架）
外接光源	LED斜照光源
透射光源	LED
摄像装置	数码摄像装置（500万像素FEG500）
	FCL-RS图像测量软件
	0.5X摄像接筒

FEG系列数码显微摄像头

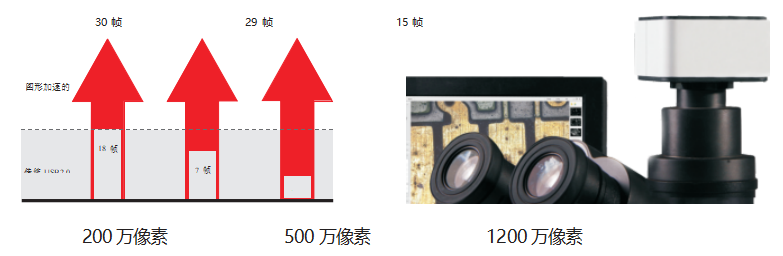

创新技术, 在保证原始图像输出前提下, USB2.0帧率大幅提升, 简单经济型显微成像首选

产品型号	FEG 200	FEG 500	FEG 1200
芯片型号	Sony CMOS	Sony CMOS	Panasonic
芯片尺寸	1/2...9英寸	1/2.. .8英寸	1/2...33英寸
分辩率	200万,1920(H)x1080(V)	500万, 2560(H)x1920(V)	1200万, 4000(H)x3000(V)
像元尺寸	2.8 x 2.8 (μm)	2.0 x 2.0 (μm)	1.335 x1.335 (μm)
相机帧率	30帧	29帧	15帧
颜色类型	彩色
快门模式	卷帘快门
曝光模式	自动/手动
图片格式	TIFF/JPG/PNG/DICOM
操作系统	Windows 7/8/10(32位/64位),Mac
PC软件	FCL-RS
SDK开发支持	C/C++, C#, Directshow
光学接口	C接口
数据接口	USB2.0
工作环境	温度: 0-40℃ 湿度: 10%-85%
相机尺寸	68x68x42.5mm
整机重量	236g

FCL-RS 金相图像测量软件



概述

FCL-RS金相图像测量软件是我公司推出的图像测量软件的基础版本，支持多种可开发功能，除包含基本的捕捉和测量功能外，还包括图像全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像的准确图层融合，可另存多种图片文件格式等。

特性

●实时静态图像捕获，根据用户要求捕捉静态图像；

●可以JPG、BMP、PNG及TIF形式保存图像；

●快捷直观的软件标定校准方式，使用刻度线进行校准；

●提供多种图像处理方法，可对全图或是区域进行图像处理；

●先进的测量功能，包括周长、宽度、半径、圆周及角度的计算；

●实时动态拼接，实现试样全景拍摄，增大可视视野范围。

●将不同景深下捕捉的图像合并为一幅清晰的图像；

基本功能

1. 拍摄图片：

实时静态图像捕获，可以批量图像的采集、保存，批量添加比例尺等标注文字。

2. 几何测量：

软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。

测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。

3. 动态拼接：

对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，用户可以通过移动显微镜X-Y平台方向，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

4. 动态EDF景深拍摄：

对于制样不平无法齐焦的试样，软件中提供动态EDF景深拍摄功能，通过调整显微镜Z轴微动调焦手轮，样品中清晰的细节会不断添加到动态 EDF 显示窗口中,进行动态更新,软件自动记录不同景深下的清晰图像，合并融合为一幅清晰的图像。

5. 视频叠加时间比例尺：

        对于图片有比例尺展示的用户，软件中提供视频叠加功能，用户可以根据需求选择显示比例尺、放大率以及时间日期等，实现捕获后的图像与比例尺等的自动融合，减少 了用户每次拍摄后自行添加比例尺的工作。
