FCM3000W电脑型金相显微镜

FCM3000W电脑型金相显微镜概述

FCM3000W型电脑型金相显微镜是一款专为金属材料微观结构分析而精心设计的高精度分析仪器。它集成了稳重的显微镜主机、高清晰度摄像装置以及正版金相图像分析软件，能够为用户提供全方位、高效率的金相组织检测与分析解决方案。

该显微镜广泛应用于金属材料的金相组织分析(包括珠光体、球化率、晶粒度、石墨形态等）、教学科研金相分析、精密工程测量等多个领域，是材料科学、冶金工程、机械制造等行业不可或缺的重要工具。

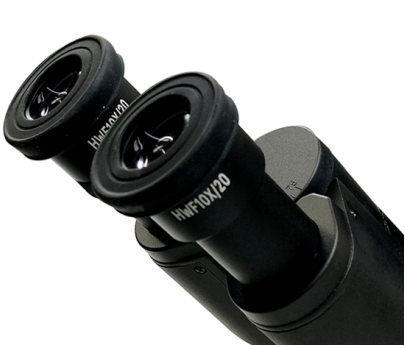

大视野目镜

大视野成像系统设计，20mm超大视野观察， 为您带来前所未有的视觉体验。橡胶眼罩的设计，对佩戴眼镜的用户更加 友好，确保每位观察者都能舒适地享受清晰的视野。



长工作距专业金相物镜

     长工作距专业金相物镜通过先进的光学优化设计和专业的镀膜工艺 ，显著提高了成像分辨率和像差校正能力，为微观组织的观察与分析提供了更加精确的数字化解决方案。

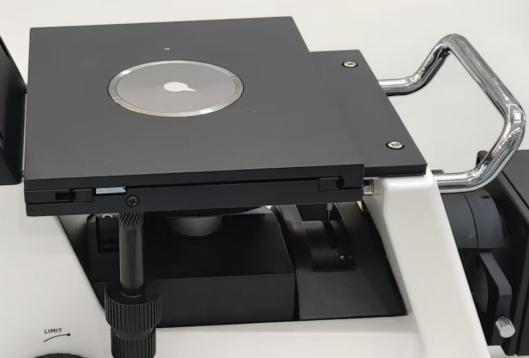

机械移动平台

采用180×150mm 的大尺寸重载平台，右手位设计，符合大多数人的操作习惯。调焦机构与平台移动操作切换方便，提高工作效率。超宽搬运提手，使设备搬运更加轻松平稳。



前置亮度显示功能
    亮度前置显示功能通过内置的亮度传感器，将当前亮度实时显示在仪器正前方，使仪器操作更加高效便捷。

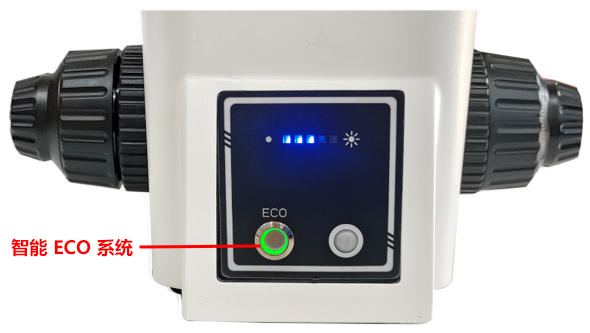

全新智能 ECO 系统

     ECO 红外感应系统：在显微镜长时间未进行操作时，ECO 红外感应系统便会发挥其环保与经济的双重优势。该系统搭载了先进的红外感应技术，能够精准监测显微镜周围是否有人活动。一旦检测到显微镜处于闲置状态，系统便会自动切断电源，让显微镜进入休眠模式，不仅有效降低能耗，更加提升仪器的安全性。

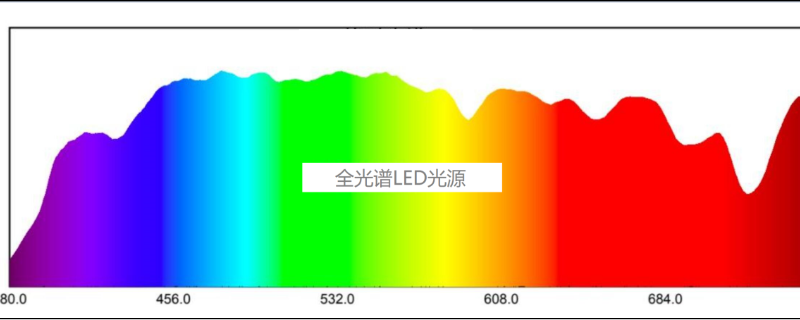

全光谱LED照明

     全光谱LED波长400nm-700nm，能提供更广泛的光谱范围，包含了自然光中的所有颜色，达到更自然的照明效果，可以更好地展现金属内部的所有组织结构。相比卤素光源，全光谱LED照明寿命更长，光波衰减延缓，低功率低损耗。

FCM3000W电脑型金相显微镜配置表

标准配置		整机型号
部件	规格	FCM3000W
观察筒	45°倾斜，三目观察筒，瞳距调节范围：48-75mm，单边视度调节：±5屈光度，分光比：40:60。	·
目镜	高眼点大视野平场目镜HWF 10X/20mm	·
长工作距专业金相物镜	LMPlan  5X /0.13   WD15.5mm	·
	LMPlan  10X/0.25   WD8.9mm	·
	LMPlan  20X/0.40   WD8.7mm	·
	LMPlan  50X/0.65   WD5.2mm	·
转换器	内定位五孔转换器	·
调焦机构	低手位粗微调同轴调焦机构，粗动每转行程30mm；微调精度0.002mm。带有防止下滑的松紧调节手轮。	·
载物台	三层机械移动平台，面积180mmX150mm，右手低手位控制， X-Y轴行程：30mm×30mm。	·
工作台板	金属载物台板（中心异形孔最大通光直径Φ12mm）	·
照明系统	落射式柯拉照明系统，内置孔径光栏，自适应宽电压100V-240V，50-60Hz，全光谱5W LED光源，光亮度连续可调；前置灯光亮度指示条；ECO红外感应系统。	·
适配镜接口	内置式0.5X适配镜，采用标准C型接口设计。	·
滤色片	配磨砂玻璃，蓝滤色片。	·
金相分析系统	FMIA2025正版金相分析软件、索尼芯片500万摄像装置、测微尺。	·
选配配置
部件	规格
目镜	大视野WF10X(Φ18mm) 带十字分化尺	O
物镜	LMPlan 100X/0.80  WD2.0mm	O
偏光附件	起偏镜插板，360°旋转式检偏镜插板	O
摄像装置	FEG1200万等像素索尼芯片摄像装置、	O
电脑	品牌商务机	O

注：“·”为标准配置；“ O”为选购件

        FMIA2025正版金相图像分析软件









FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。

FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。

全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。

软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。





FMIA2025金相图像分析软件产品优势及功能介绍

●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。

●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;



●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。



●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。

●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。

●高级功能模块：EDF景深拓展功能、图像拼接功能

●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。

●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。

●国标图库：内含百种国标图，供客户学习参考。

l   多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。



FMIA2025版金相分析软件系统组成



1、软件程序FMIA2025（U盘）；

2、加密锁：USB型+动态码验证；

3、文字资料：《使用说明书》（在U盘上）；

4、测微标尺：格值0.01mm。
