VHVS-1000AT自动测量双触摸屏显微维氏硬度计

摘要

VHVS-1000AT自动测量双触摸屏显微维氏硬度计，硬度计主机采用8寸触摸屏和高速ARM处理器，并配备15英寸平板电脑，电脑控制硬度计主机完成硬度计的所有操作，使参数设定、结果显示更加直观，操作更加便捷，也避免了显微镜的光源给眼睛带来的刺激和视觉疲劳，减少了测量误差。

产品介绍

l 机身使用优质铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；

l 涡轮蜗杆升降系统较好地提高测试稳定性以及测试精度，测试完成后无需再次对焦；

l 配置了自动转塔功能，高清测量和观察-双物镜组合，结合内置长度编码器的高清测微目镜，实现了压痕对角线的一键测量，较好地减少了人为操作干扰与读数误差；

l 便捷数控系统，可自动进行全硬度标尺的单位转换；

l 可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出蜂鸣音；

l 具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；

l 具有数据库功能，对试验数据自动进行分组保存，每组可保存10个数据，可以保存2000个以上数据；

l 具有硬度值曲线显示功能，直观显示硬度值的变化；

l 可选配CCD图像处理系统，另可选配努氏压头，进行努氏硬度测量；

l 配置无线蓝牙打印机，并可通过RS232、USB（可选装）接口输出数据；

l 精度符合GB/T4340.2  ISO6507-2和ASTM E384。

CCD介绍

l 二种标定：光学标定、（手动/自动）硬度块标定。硬度块支持多次取平均、任意多标准块-分段标定优选测量。

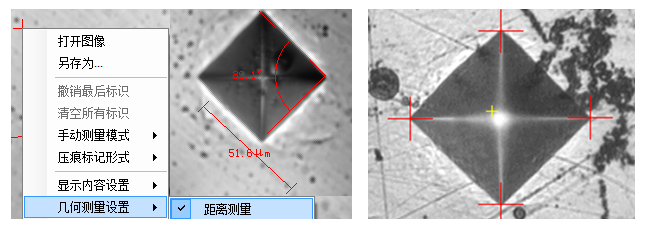

l 自动测量之外，还有三种手动测量：四边测量、对角测量和四点测量（四顶点选择顺序可任意）。

l 支持三种压痕标记形式：“矩形框”、“红十字”及“圆形”。

l 手动测量时，具有放大镜功能，方便找到压痕顶点位置；独特的键盘快捷键功能，快速移动选定顶点，使测量操作更加高效。

l 提供压痕对角线的像素距离与物理距离，并实时计算当前载荷下的HV/HK值。

l 支持多种视频采集设备，分辨率：130万、500万的数码摄像头；标配为500万，在计算机上显示压痕视频，可抓拍、存储图像。

l 能够显示并实时更新当前硬度计的状态：当前压头/物镜、保荷时间、加载力大小等。

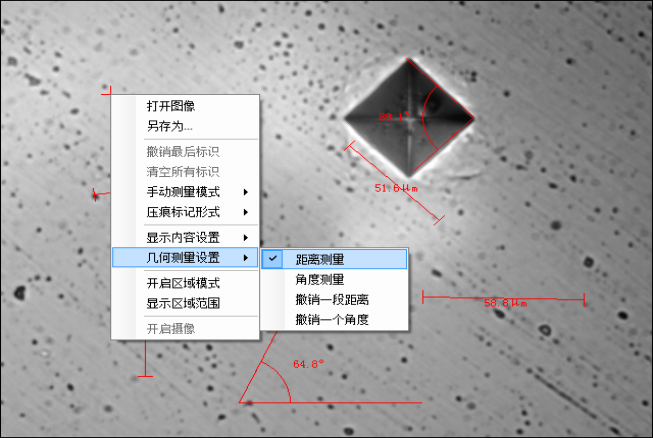

l 可手动测量两点之间的距离；亦可将多组距离同时显示视频或图像上。

l 不同分辨率、不同物镜、不同载荷时，软件将自动选择最佳标定系数。

l 所有测试点信息可以单独或者根据客户需求识别标明。测试点识别信息会显示在测试值序列表和压痕图中，方便查询。此项功能对后续分析处理非常重要。

l 参照GB、DIN、ISO、ASTM等硬度转换标准，可实现：维氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK；表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；布氏 HBS、布氏 HBW 等硬度值之间的互相转换。

l 测量硬化层路径序列时，有多种灵活初始化设定模式，自动保存并导入前次路径序列；测量路径，亦可任意另存，以备重新载入。

l 路径序列测量结果，自动生成相应的硬化层深度值及硬度变化曲线图。

l 测量数据可选多种分析模式；所有结果，都可以设入图文报告。报告内容、格式可灵活设定，自动生成word与excel文档。

l 可以设定密码和管理权限：普通操作员只能按照设定好的设置进行硬度的测量。

l 内置各标准硬度值转换工具，可自动对测量硬度值依照表格进行换算，并列入结果表。

l 软件提供：中文版或英语版。



应用范围

1、 黑色金属、有色金属、IC薄片，表面涂层、层压金属；

2、 玻璃、陶瓷、玛瑙、宝石、薄塑料等；

3、 碳化层和淬火层的深度及梯度的硬度测试。

4、适用于平行平面和微小零件及超薄零件的精密显微维氏硬度测量。

技术参数



附件标准配置



CCD标准配置

序号	型号及规格	数量
1	图像分析测量软件	1
2	高清摄像头500万	1
3	数据线	1
4	标准尺	1
5	加密狗	1
6	15英寸平板电脑	1
