炭黑分散度测定操作流程：
（一）炭黑分散尺寸等级评级：
1、选择模块：
l 点击

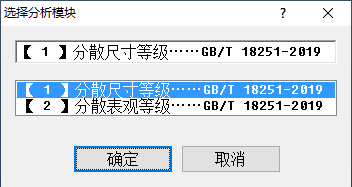

选择要分析的模块：（分散尺寸等级）
（选择第一个模块）

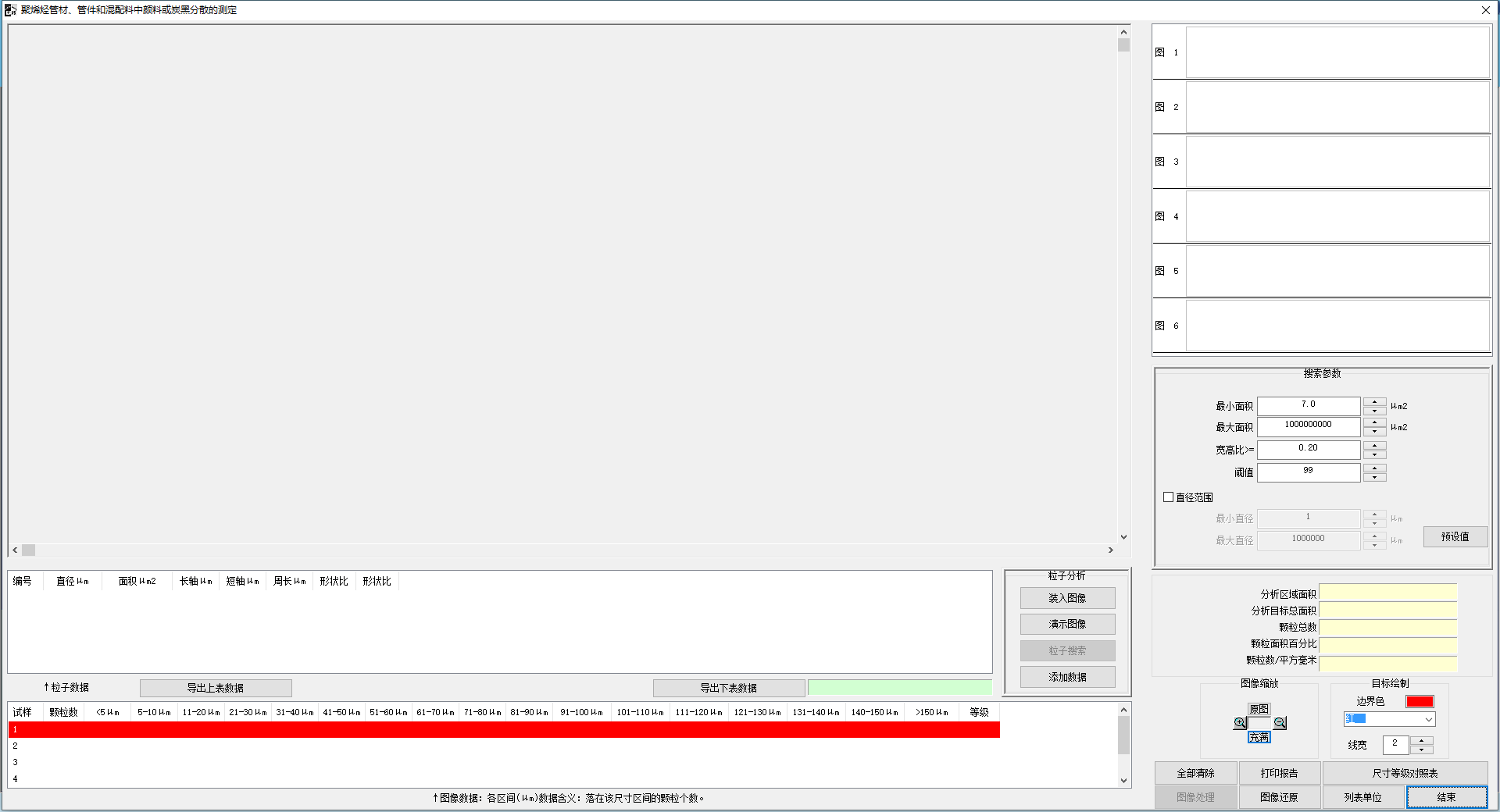

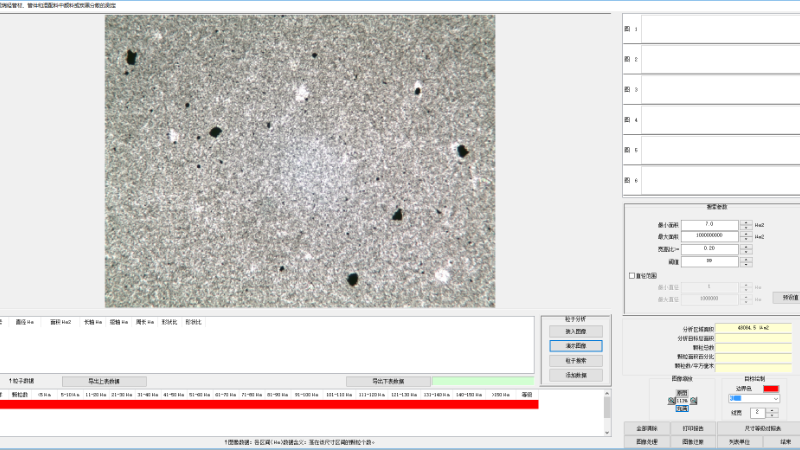

（主界面）
2、摄像头采样：

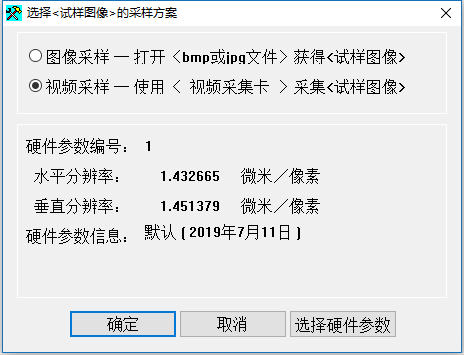

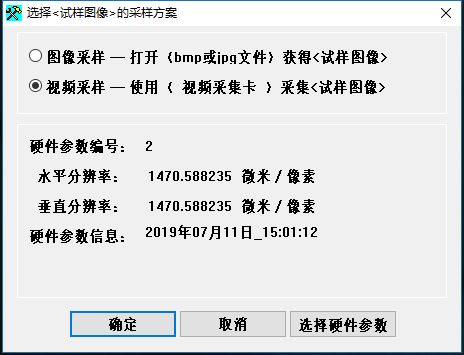

l 点击“装入图像”，在弹出窗口后，选择视频采样选项。然后点击“确定”。出现图像采集窗口。

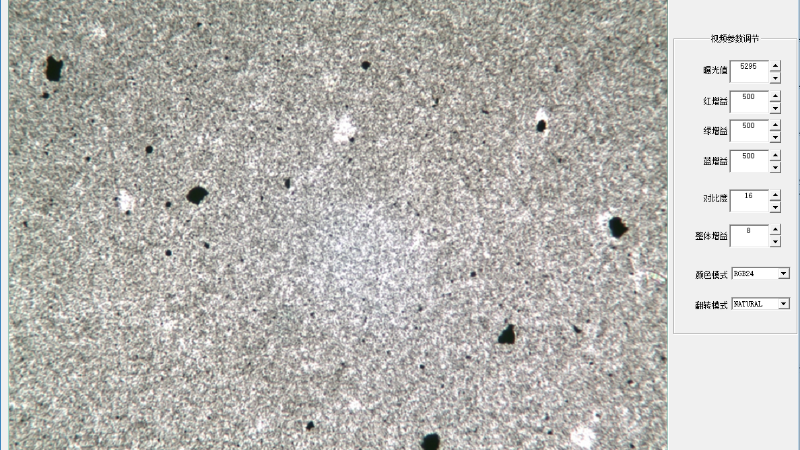

l 预览：在图像采集窗口界面，点击“开始预览”：显微镜下所观察到的标本图像视频出现在窗口中，再通过显微镜的调焦手轮来调整图像清晰度，光源的亮度和孔径光栏大小等调节来获得最佳的图像效果，然后点击“采集图像”。来获得显微照片。
l 采集：点采集图像后，提示采集成功
。点击退出（界面就会出现刚才采集的图像）
3、粒子分析：
l 装入图像：点击该按钮，可装入BMP或JPG图像。
l 图像处理：点击“图像处理”按钮，可对装入的图像进行处理。
l 演示图像：点击该按钮，可滚动装入软件中预装入的3张演示图像，以方便使用者更容易熟悉软件操作。
l 粒子搜索： 点击该按钮，搜索图上的颗粒。
l 添加数据：是将搜索出的不同直径区间范围内的炭黑颗粒数量添加“粒子数据”列表中。

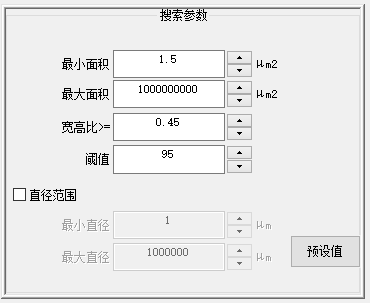

l 搜索参数：通过设置其中的数值，可以更好的搜索炭黑颗粒，通常设置好后就不用再改变了。
最小面积、最大面积、宽高比、直径范围：软件只搜索出设置区间内的颗粒。
阈值：通过设置不同的阈值，以获取不同的搜索效果。

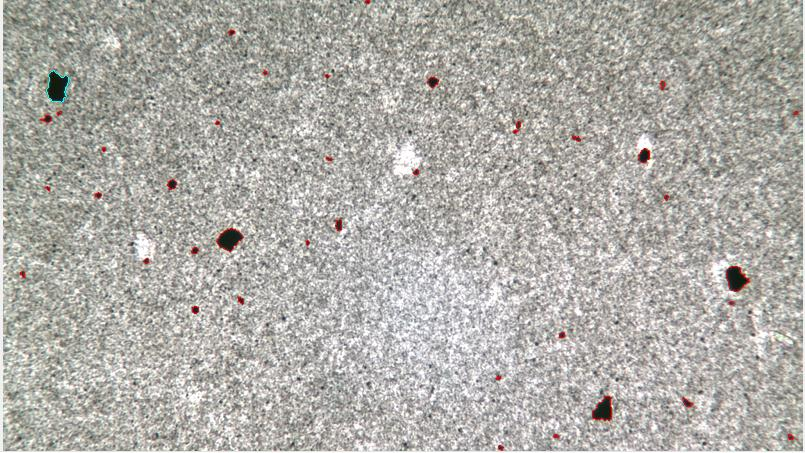

（搜索出的颗粒）

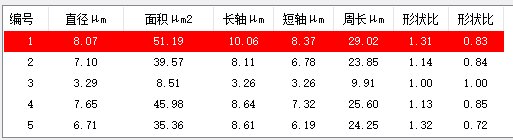

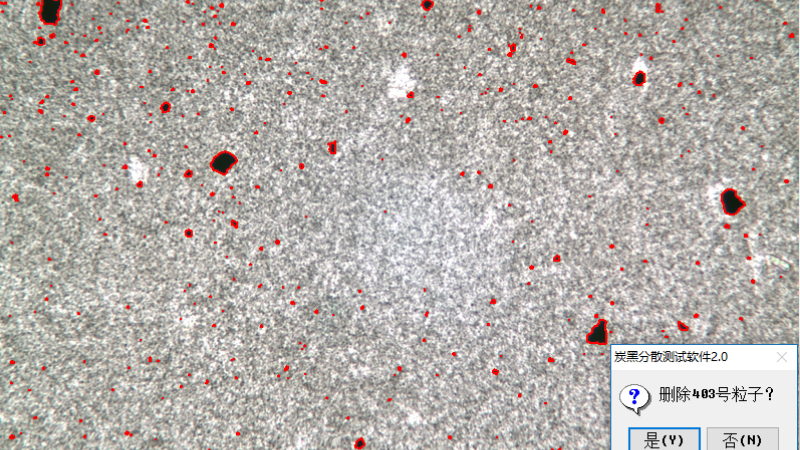

粒子搜索完成后，每个粒子的参数将显示在粒子列表中，如果用户认为某个颗粒不符合要求，可以在列表中用鼠标右键点击该行删除。
如果用户认为某个颗粒不符合要求，可以在列表中用鼠标右键点击该行删除。
5、查看等级：

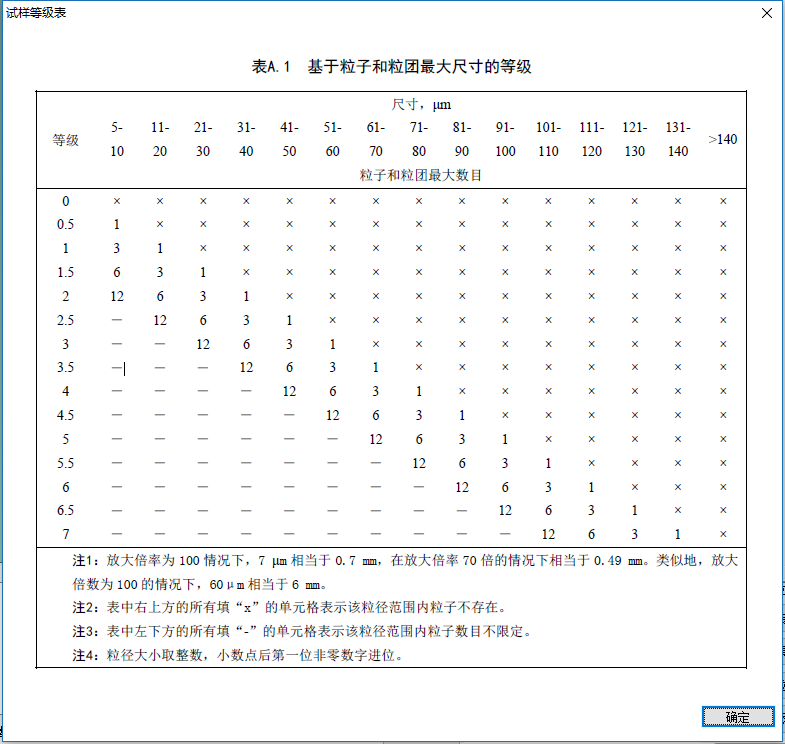

可点击 “尺寸等级对照表”，观察标准规定的等级：
（二)炭黑分散表观等级评级
1、选择模块：
l 点击

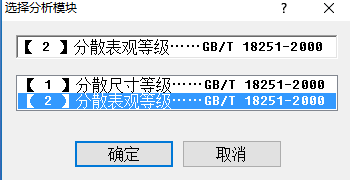

然后选择第2项分析的模块（如下图）：点击确定。
l 进入界面

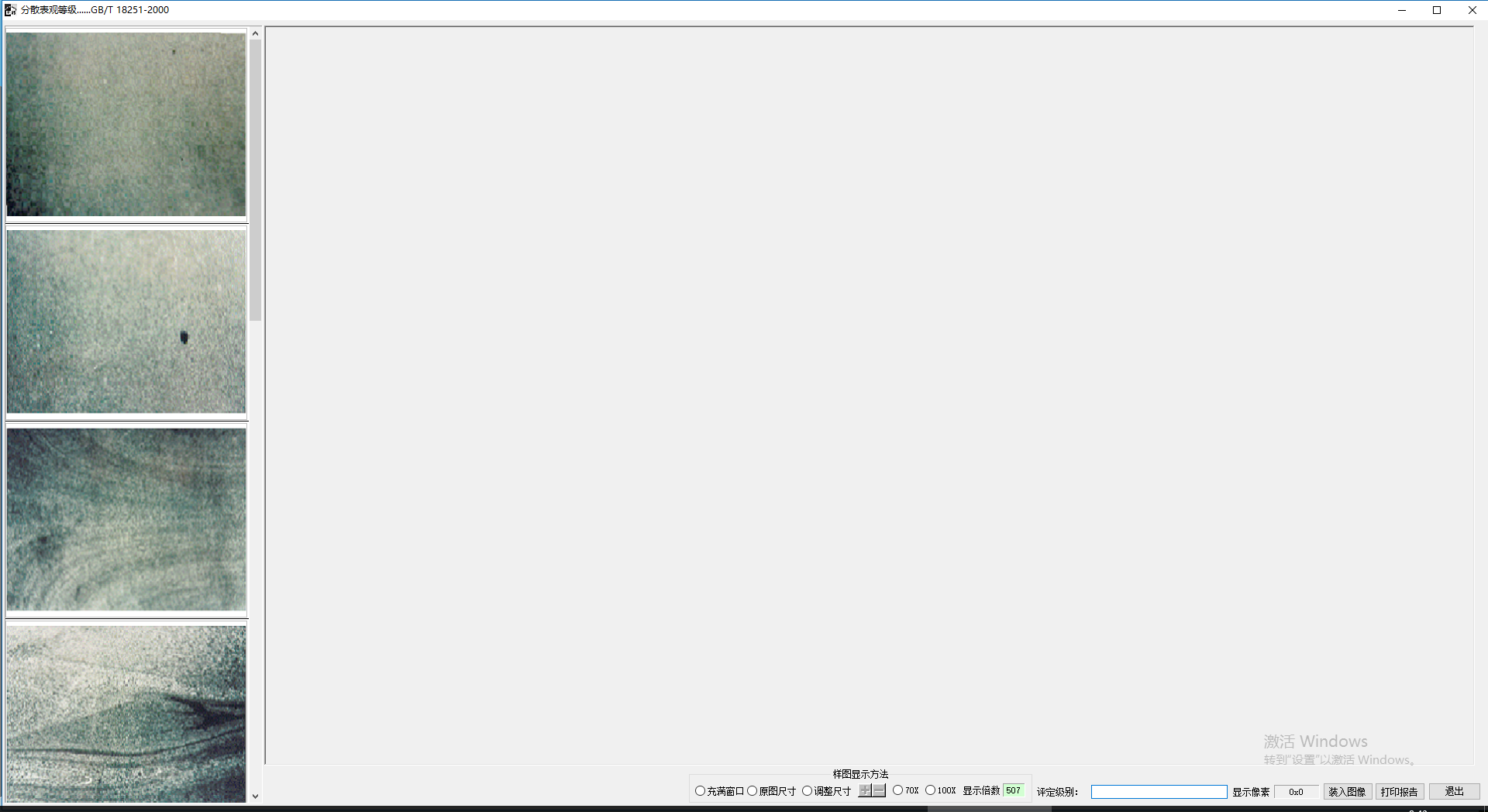

（主界面）
2、摄像头采样：
l 点击“装入图像”，在弹出窗口后，选择视频采样选项。然后点击“确定”。出现图像采集窗口采样
l 在图像采集窗口界面，点击“开始预览”：显微镜下所观察到的标本图像视频出现在窗口中，再通过显微镜的调焦手轮来调整图像清晰度，光源的亮度和孔径光栏大小等调节来获得最佳的图像效果，然后点击“采集图像”。来获得显微照片。
3、比较评级：

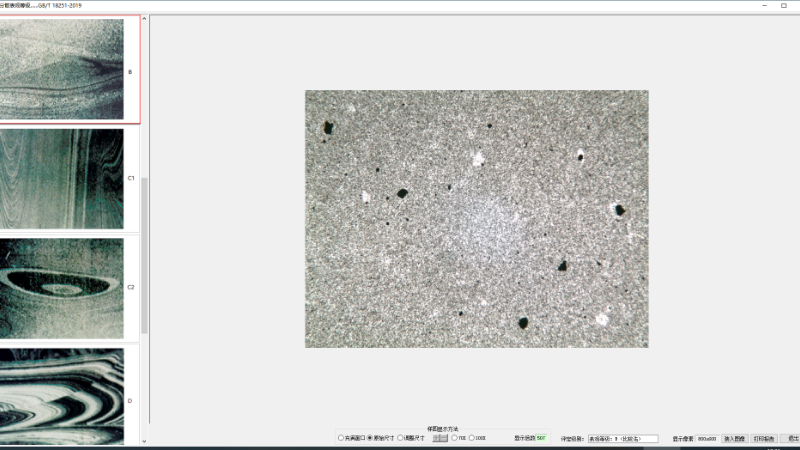

l 把采集到的显微照片设定好相应的倍数，然后与左侧的标准图（即GB/T18251-2019标准中附录B中的图）相比较而评级
l 点击比较相应的级别后，就会显示到对应的级别
4、打印报告：

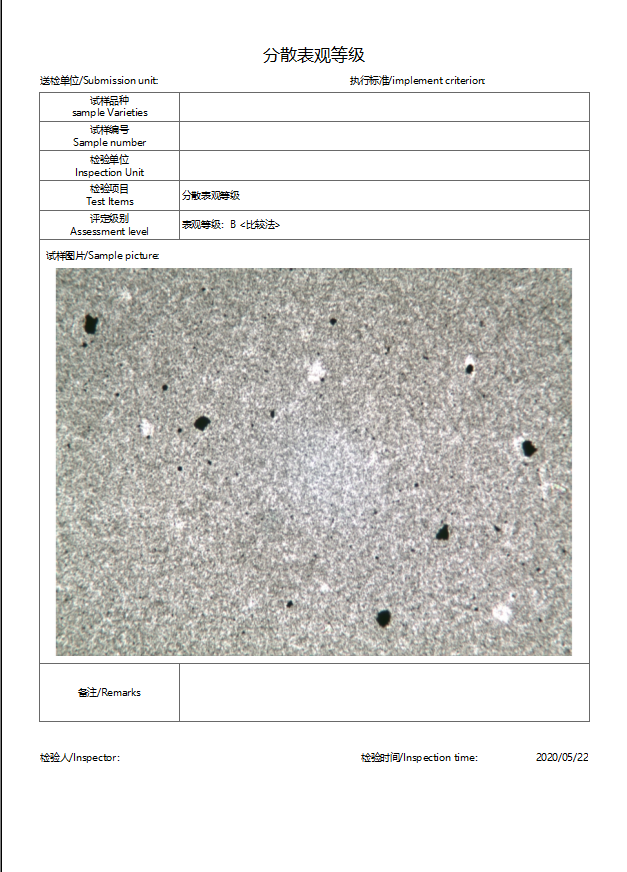

l 评级完成后，点击“打印报告”进入打印报告/编辑和预览界面，在打印报告编辑界面，可以输入并完善打印报告的相关内容（比如输入单位名称，实验时间，实验人员姓名，设置图片倍率以及比例尺等）。并可把报告导出为PDF， WORD和EXCEL三种格式来保存。
l “打印报告”用户点击“打印预览”，可以查看报告效果。
