FCM2000W电脑型金相显微镜
FCM2000W
联系我们
电话（微信）: 13026531451
Email: comfortest@163.com
FCM2000W电脑型金相显微镜概述
FCM2000W电脑型金相显微镜为三目倒置式金相显微镜，用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定，原材料的检验或材料处理后的金相组织分析，以及对表面喷涂等一些表面现象进行研究工作；是钢铁、有色金属材料、铸件、镀层的金相分析、地质学的岩相分析、以及工业领域对化合物、陶瓷等进行微观研究的有效手段。

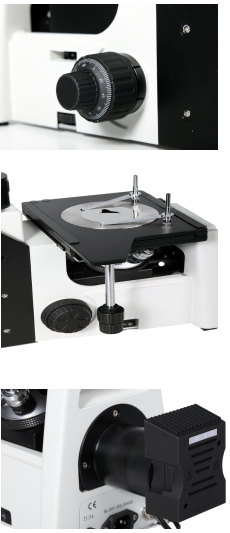

调焦机构
采用底手位粗微调同轴调焦机构，左右侧均可调节，微调精度高，手动调节简单方便，用户能够轻松得到清晰舒适的图像。粗调行程为38mm，微调精度0.002mm。
机械移动平台
采用180×155mm的大尺寸平台，右手位设置，符合常规人群操作习惯。用户操作过程中，便于调焦机构与平台移动的操作切换，为用户提供更加高效的工作环境。
照明系统
落射式柯拉照明系统带可变孔径光阑和中心可调视场光阑，采用了自适应宽电压100V-240V，5W高亮度,LED照明或者6V30卤素灯。
FCM2000W电脑型金相显微镜配置表
标准配置
整机型号
部件
规格
FCM2000W
光学系统
有限远色差光学系统
·
观察筒
45°倾斜，三目观察筒，瞳距调节范围:54-75mm，分光比：80:20
·
目镜
高眼点大视野平场目镜PL10X/18mm
·
物镜
(长距平场
消色差物镜)
LMPL5X /0.13 WD15.5mm
·
LMPL10X/0.25 WD8.7mm
·
LMPL20X/0.40 WD8.8mm
·
LMPL50X/0.60 WD5.1mm
·
转换器
内定位四孔转换器
·
调焦机构
低手位粗微调同轴调焦机构，粗动每转行程38 mm；微调精度0.002mm
·
载物台
三层机械移动平台，面积180mmX155mm，右手低手位控制，
行程：75mm×40mm
·
工作台板
金属载物台板（中心孔Φ12mm）
·
照明系统
落射式柯拉照明系统，带可变孔径光栏和中心可调视场光栏，自适应宽电压100V-240V，单颗5W 暖色LED灯（色温2850K-3250K），光强连续可调
·
金相分析系统
FMIA2025正版金相分析软件、索尼芯片500万摄像装置、0.5X适配镜接口、测微尺。
·
选配配置
部件
规格
目镜
高眼点大视野平场目镜10X/18mm，带测微尺
O
高眼点大视野目镜WF15X/13mm
O
高眼点大视野目镜WF20X/10mm
O
物镜
LMPL100X/0.80 WD2.00mm
O
转换器
内定位五孔转换器
O
照明系统
落射式柯拉照明系统，带可变孔径光栏和中心可调视场光栏，自适应宽电压100V-240V，6V30W卤素灯，光强连续可调
O
偏光附件
起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板
O
摄像装置
1200万等像素索尼芯片摄像装置
O
电脑
惠普商务机
O
注：“·”为标准配置；“ O”为选购件
FMIA2025正版金相图像分析软件
FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。
FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。
全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。
软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。
 |
FMIA2025金相图像分析软件产品优势及功能介绍
●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。
●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。
●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。
●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;
●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。
●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。
●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。
●高级功能模块：EDF景深拓展功能、图像拼接功能
●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。
●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。
●国标图库：内含百种国标图，供客户学习参考。
l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。
FMIA2025版金相分析软件系统组成
1、软件程序FMIA2025（U盘）；
2、加密锁：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、测微标尺：格值0.01mm。

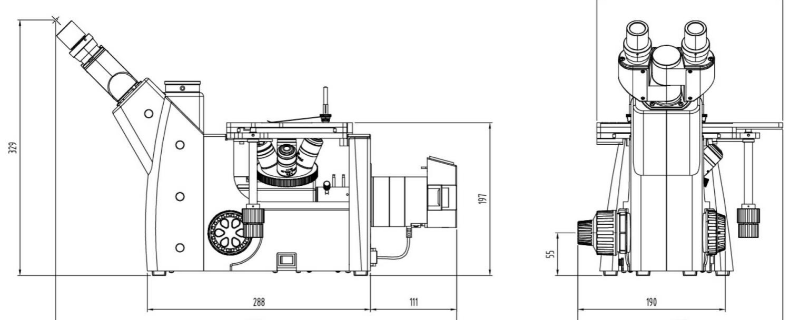

FCM2000W电脑型金相显微镜尺寸图
