手持布氏图像处理软件

硬度布氏硬度测量软件主要用于自动测量压痕并计算硬度值，还包括有其它功能如硬度转化，报告打印，和数据保存等。

语言设置：可根据用户需要，提供任意制定语言的软件。

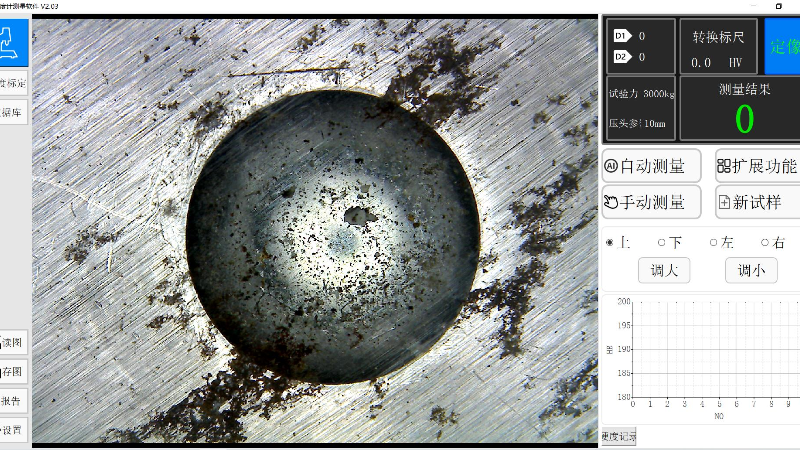

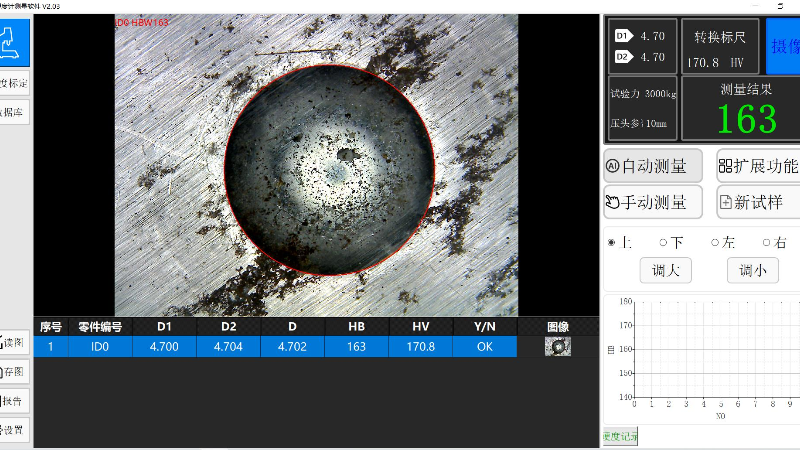

1. 主界面: 打开软件进入主界面。

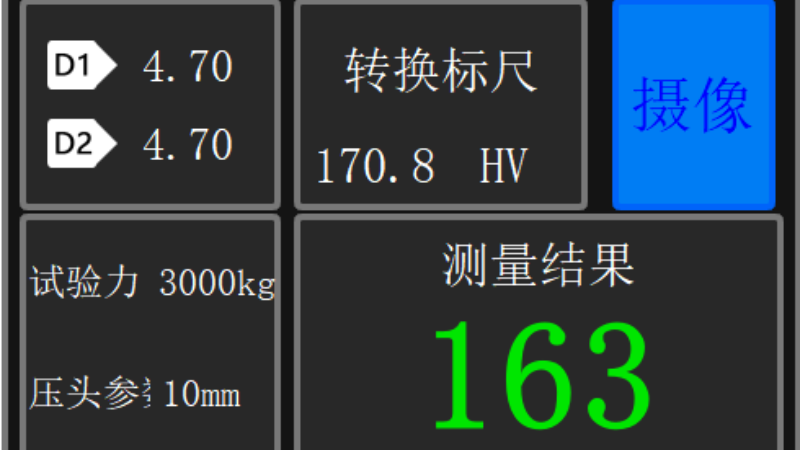

2.状态栏显示

D1、D2 ，显示测量压痕的直径。

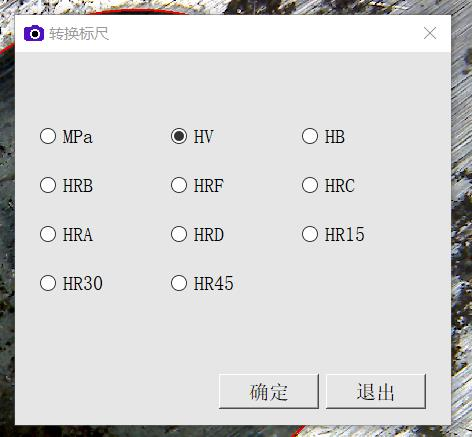

转换标尺，显示测量结果的转换值，点击转换标尺可以选择需转换的标尺。

试验力、压头参数，显示用户所选择的计算标尺。

测量结果，显示测量的硬度值结果。

摄像、定像，切换按钮实时测像与固定图像。

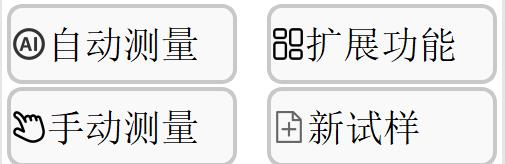

1. 功能键

l 自动测量：按自动测量可以进行固定图像并将固定的图像进行自动测量压痕，

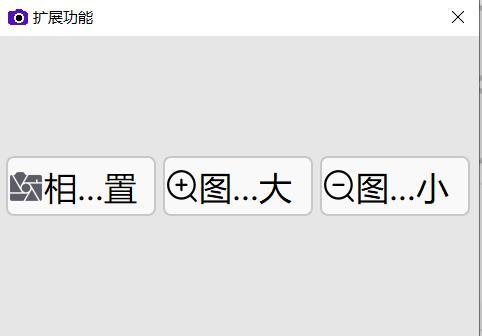

l 扩展功能：

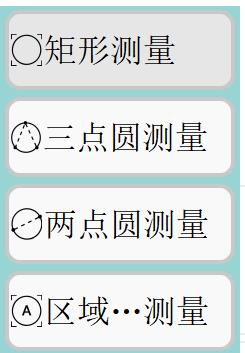

手动测量：

1）矩形测量， 先鼠标移到一个覆盖压痕的长方形的对角，横竖参考线帮助定位，按住拖拉到另一个对角；

2）三点圆测量，选择后手动点击压痕上的任意三点，然后会手动沿着压痕的边缘画出一个圆。

3）两点圆测量，选择后手动点击压痕上的两点（两点是在同一直径上的两个点），然后会手动沿着压痕的边缘画出一个圆。

4）区域测量，当界面上有多个压痕的时候，此时系统会随机测量压痕，这个功能主要是指定测量所需要的压痕硬度。

新试样：点击新试样可以编辑试样的工件编号。

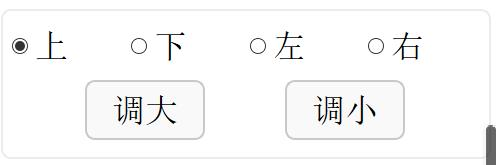

硬度值微调功能

选择若所测得硬度值与压痕不吻合，可以选择不吻合的方向进行细微调整，或调大或调小。

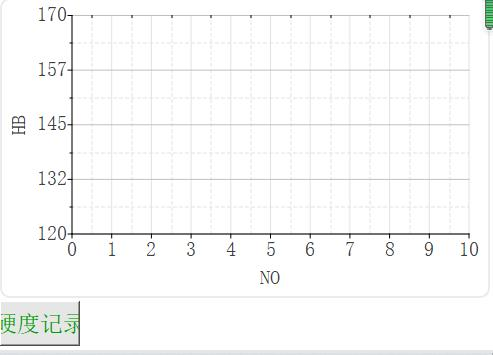

硬度曲线

测量完成后主界面显示压痕区域会缩小，所测量的压痕列表会出现在压痕图像区域的下方

压痕标定：左侧列表为标尺所以列表，蓝色标记的为当前选择的标尺。用户先在测量界面测量标准硬度块的原始压痕，若跟实际值有差距，可以在图像标定中选择对应标尺，将标准硬度填入表格中，点计算系数并进行标定，标定后点关闭退出。

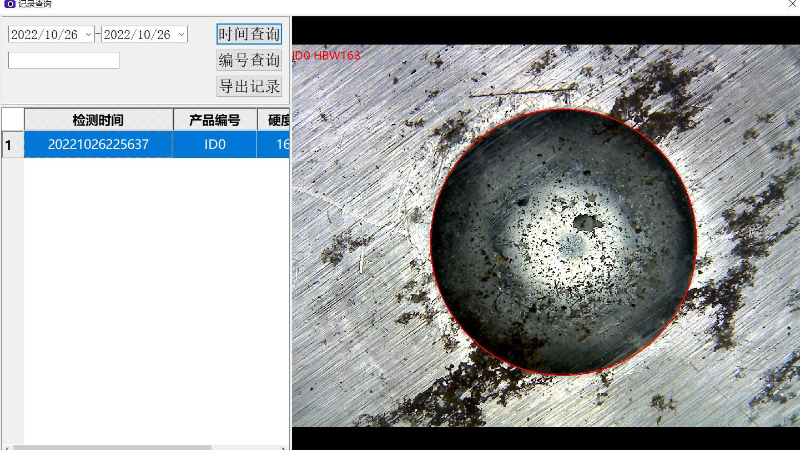

数据库：在此界面中可以查看之前所测硬度的所有记录。

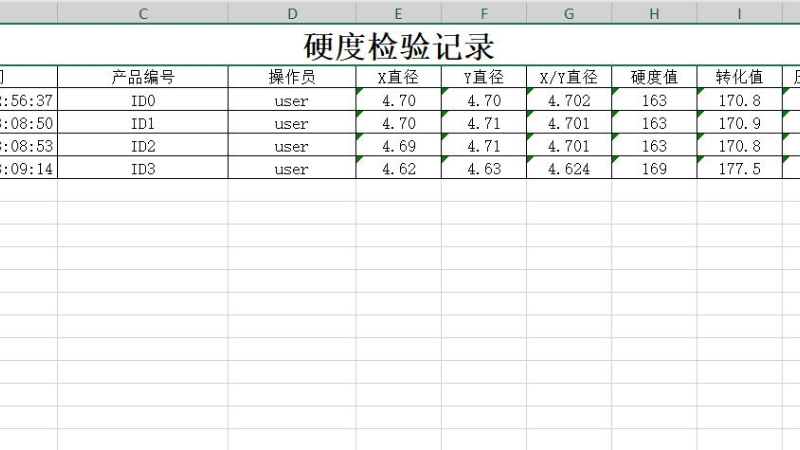

可以按照时间进行查询，也可以按照某工件的编号进行查询。所查到的记录会出现在以下列表中，点击导出记录，可以将此列表显示的所有记录进行EXCEL表格导出。

读图、存图功能，再此不多做介绍，可以将所采集的压痕图像进行保存到计算机的指定位置，也可以将指定位置的压痕图片显示到界面压痕显示区。

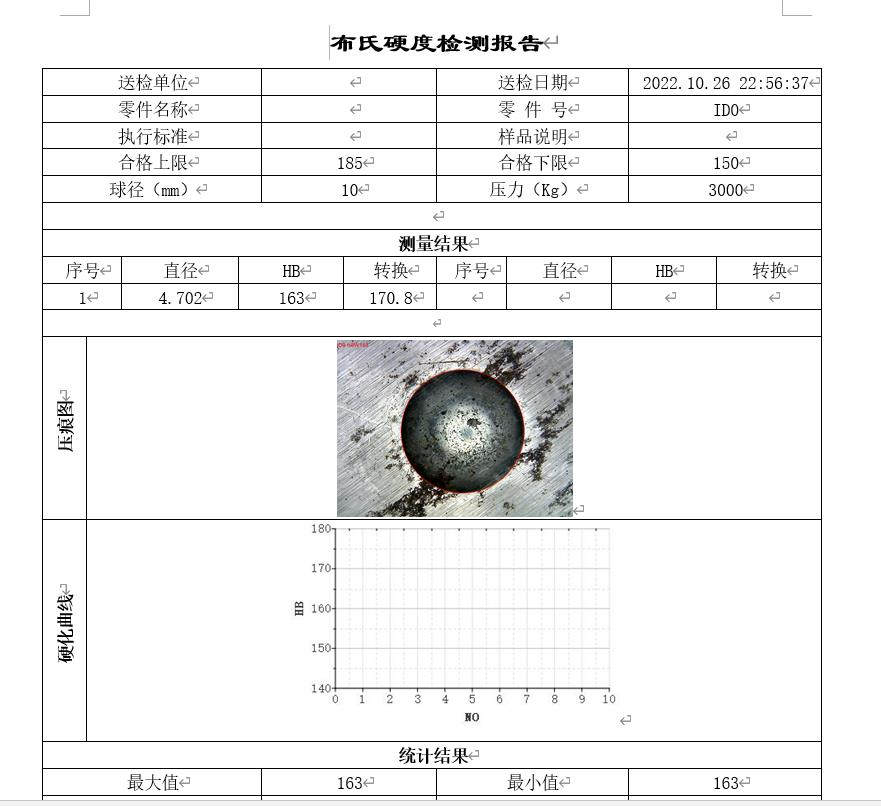

 报告：可以将压痕下方显示的硬度结果列表进行WORD文档格式导出。
