VHVS-1000Z视觉直读维氏硬度计

摘要

VHVS-1000Z视觉直读维氏硬度计，硬度计主机采用工控一体话操作系统，电脑控制硬度计主机完成硬度计的所有操作，测试图像和结果直接显示在电脑屏幕上，使参数设定、结果显示更加直观，操作更加便捷，也避免了显微镜的光源给眼睛带来的刺激从而减少视觉疲劳，软件自动测量降低了测量误差。

产品介绍

l 机身使用优质铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；

l 亮点配置：两种操作模式，双光路系统，设备在使用工控一体电脑操作的基础上，同时保留传统的触摸屏和测微计操作测量模式，给使用人员提供更多的操作和校准选择。

l 工控一体电脑可直接进行转塔倍率，屏幕亮度，显示压痕视频，可抓拍、存储图像，数据分析，导出报表等功能。

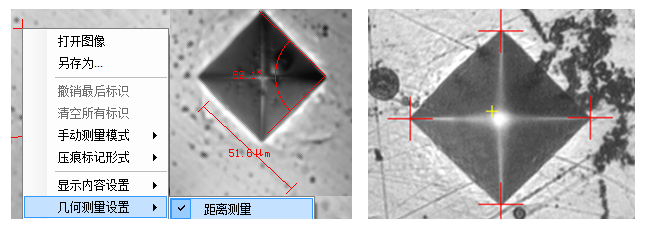

l 自动测量之外，还有三种手动测量：四边测量、对角测量和四点测量（四顶点选择顺序可任意）。

l 二种标定：光学标定、（手动/自动）硬度块标定。硬度块支持多次取平均、任意多标准块-分段标定优选测量。不同分辨率、不同物镜、不同载荷时，软件将自动选择最佳标定系数。

l 提供压痕对角线的像素距离与物理距离，并实时计算当前载荷下的HV/HK值。

l 能够显示并实时更新当前硬度计的状态：当前压头/物镜、保荷时间、加载力大小等。

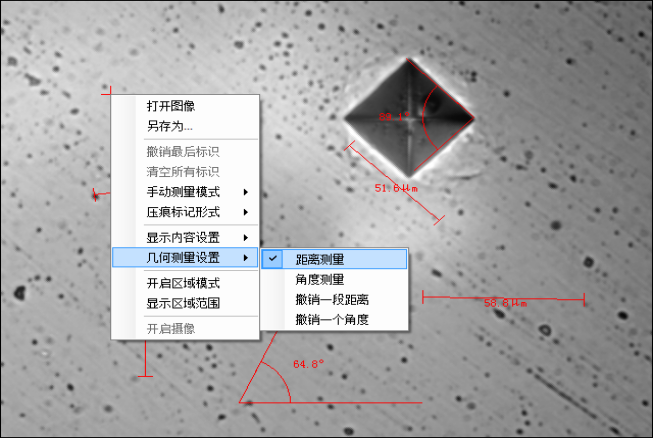

l 可手动测量两点之间的距离；亦可将多组距离同时显示视频或图像上。

l 所有测试点信息可以单独或者根据客户需求识别标明。测试点识别信息会显示在测试值序列表和压痕图中，方便查询。此项功能对后续分析处理非常重要。

l 参照GB、DIN、ISO、ASTM等硬度转换标准，可实现：维氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK；表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；布氏 HBS、布氏 HBW 等硬度值之间的互相转换。

l 测量硬化层路径序列时，有多种灵活初始化设定模式，自动保存并导入前次路径序列；测量路径，亦可任意另存，以备重新载入。

l 路径序列测量结果，自动生成相应的硬化层深度值及硬度变化曲线图。

l 测量数据可选多种分析模式；所有结果，都可以设入图文报告。报告内容、格式可灵活设定，自动生成word与excel文档。

l 可以设定密码和管理权限：普通操作员只能按照设定好的设置进行硬度的测量。

l 软件提供：中文版或英语版。

l 精度符合GB/T4340.2  ISO6507-2和ASTM E384。



应用范围

1、 黑色金属、有色金属、IC薄片，表面涂层、层压金属；

2、 玻璃、陶瓷、玛瑙、宝石、薄塑料等；

3、 碳化层和淬火层的深度及梯度的硬度测试。

4、适用于平行平面和微小零件及超薄零件的精密显微维氏硬度测量。

技术参数



附件标准配置
