ZHVS-1/5/10/30/50AT EOS100B 半自动维氏硬度计测量系统技术参数
ZHVS-1/5/10/30/50AT EOS100B
联系我们
电话（微信）: 13026531451
Email: comfortest@163.com
概述
ZHVS-1/5/10/30/50AT EOS100B半自动维氏硬度测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种当前专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
设备介绍：
● 数显自动转塔显微维氏硬度计，通过液晶屏显示结果，并可显示与设置测试标尺、试验力、压头类型、保荷时间、换算单位等;
● 采用8寸触摸屏和高速ARM处理器，显示直观，人机互动友好，操作简便；运算速度快，数据库巨量存储，数据自动修正，并提供数据折线报表；
●机身使用铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；
● 蜗轮蜗杆升降系统较好地提高测试稳定性以及测试精度，测试完成后无需再次对焦；
● 配置了自动转塔功能，高清测量和观察-双物镜组合，结合内置长度编码器的高清测微目镜，实现了压痕对角线的一键测量，较好地减少了人为操作干扰与读数误差；
● 便捷数控系统，可自动进行全硬度标尺的单位转换；
● 可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出蜂鸣音；
● 具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；
● 具有数据库功能，对试验数据自动进行分组保存，每组可保存10个数据，可以保存2000个以上数据；
● 具有硬度值曲线显示功能，直观显示硬度值的变化；
l 自由选择软件语言
● CCD图像处理系统，另可选配努氏压头，进行努氏硬度测量；
● 配置无线蓝牙打印机，并可通过RS232、USB接口输出数据；
● 精度符合GB/T4340.2 ，ISO 6507-2 和ASTM E384。
|
维氏标尺 |
1公斤 |
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、 HV0.5、 HV1kgf |
|
5公斤 |
HV0.3、HV0.5、HV1.0、HV2.0、HV3.0、HV5.0kgf |
|
|
10公斤 |
HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10kgf |
|
|
30公斤 |
HV0.3、HV0.5、HV1.0、HV5.0、HV10.0、HV30.0kgf |
|
|
50公斤 |
HV1.0、HV5.0、HV10.0、HV20.0、HV30.0、HV50.0kgf |
|
|
试验力 |
1公斤 |
10、25、50、100、200、300、500、1000gf |
|
5公斤 |
0.3、0.5、1.0、2.0、3.0、5.0kgf |
|
|
10公斤 |
0.3、0.5、1.0、3.0、5.0、10kgf |
|
|
30公斤 |
0.3、0.5、1.0、5.0、10.0、30.0kgf |
|
|
50公斤 |
1.0、5.0、10.0、20.0、30.0、50.0kgf |
|
|
备注 |
1/5/10/30/50kg 用户可根据自己功能需求选择适合的配置 |
|
技术参数
●试验力选择：通过转动试验力变换手轮进行试验力选择，当前试验力显示在屏幕上
●加载控制：自动（加载/保荷/卸载）
●保荷时间1—99秒（1秒为增量）
●测试模式：HV/HK
●硬度值 ：硬度范围5-5000HV,通过测微计上测量所得数据，将数据输入到硬度计即可得到相应硬度值。示值误差3-5%HV。
●试件最大高度：180mm，压痕中心至机壁距离130mm
●光学测量系统
|
|
1公斤 |
5公斤 |
10公斤 |
30公斤 |
50公斤 |
|
物镜 |
10×（观察），40×（测量） |
10×（观察），20×（测量） |
|||
|
总放大倍数 |
100×（观察），400×（测量） |
100×（观察），200×（测量） |
|||
|
测量范围 |
200μm |
||||
|
分度值 |
0.025μm |
0.1μm |
|||
●X-Y自动载物台
台面尺寸：130X120毫米
最大行程：50X50毫米
最小步距：小于1微米(0.001MM)（或2微米，可选）
重复定位：小于3微米
移动速度：可调；
控制方式：手动控制、电动控制、计算机控制；
●光源：12V/20W
●光源亮度：PWM调光
●节能模式：10分钟不用后自动进入待机模式
●电源：220V, 50Hz
●整机功耗：100W
●总尺寸：500×330×560mm
●重量：36kg

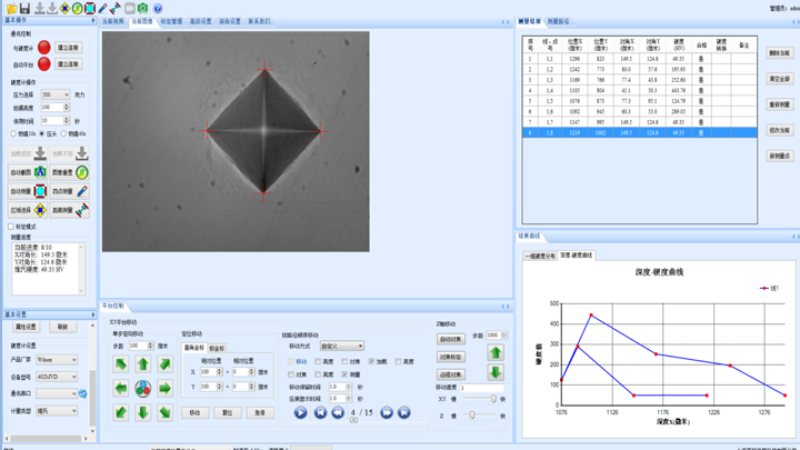

功能简介
|
1. |

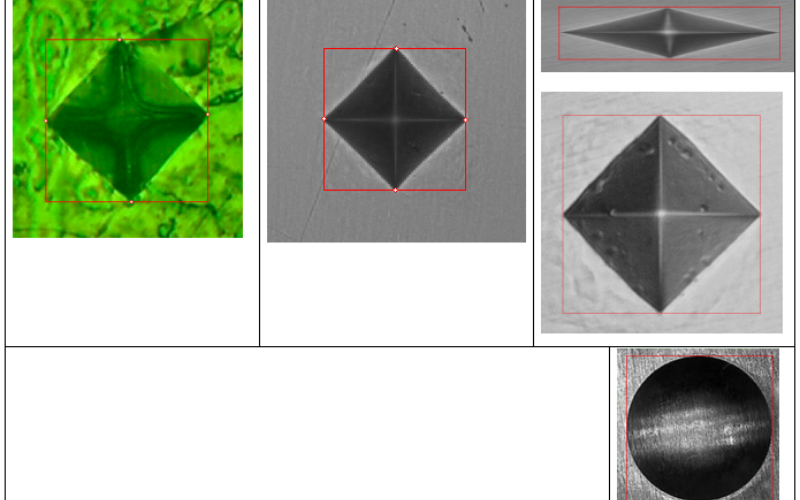

菱形压痕图像自动识别能力大幅领先于现有主流硬度计量软件产品。 |
|
2. |
主界面各个功能区可以任意拖动，形成个性化的布局风格。 |
|
3. |
兼容努氏(HK)硬度的计量，可以对努氏压痕进行自动识别。 |
|
4. |
自动测量之外，还配有三种手动测量：四点测量、对角测量和四边测量。 |
|
5. |
二种标定方式：硬度块标定、光学标定。 |
|
6. |
标准硬度块标定支持多次标定取平均。 |
|
7. |
不同分辨率、不同物镜、不同载荷时，软件将自动选择最佳的标定系数。 |
|
8. |
硬度测量时根据不同硬度值自动选择最佳的标定系数。 |
|
9. |
手动测量时，具有放大镜功能，方便找到压痕顶点位置。 |
|
10. |
提供压头/镜头偏移校准功能，消除压头和镜头之间机械偏差，修正系统整体误差，从而提高硬度检测结果的准确性。 |
|
11. |
支持多种视频采集设备，分辨率：130万、200万、300万、500万的数码摄像头；在计算机上显示压痕视频，可抓拍、存储图像。 |
|
12. |
测量硬化层路径序列时，有多种灵活初始化设定模式，自动保存并导入前次路径序列；测量路径，亦可任意另存，以备重新载入。 |
|
13. |

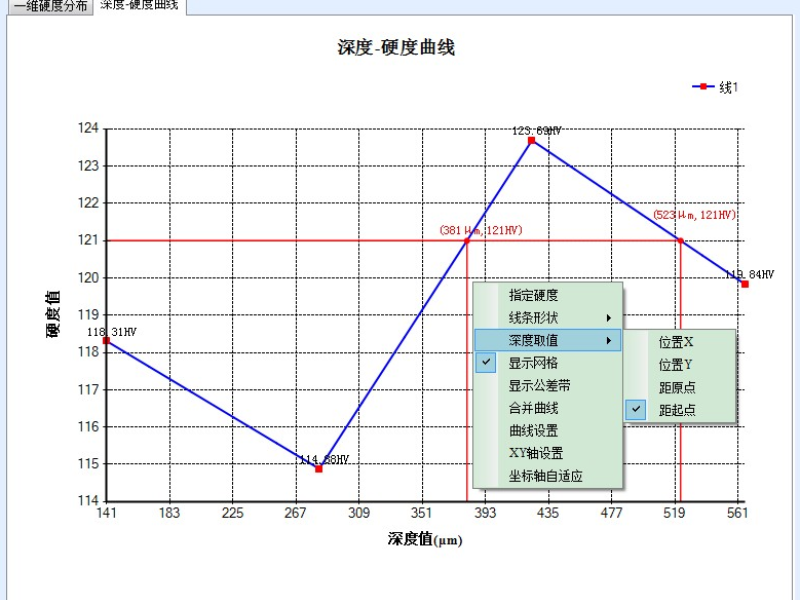

测量结果按路径序列排列，生成相应的硬化层深度值及硬度变化曲线图。 |
|
14. |
提供距离测量和角度测量功能，并可将多组距离和角度同时显示视频或图像上。 |
|
15. |
内置各标准硬度值转换工具，参照GB、DIN、ISO、ASTM等标准，可实现：维氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD等；表面洛氏：HR15N、HR30N、HR15T等；布氏 ：HBS、HBW 等硬度值间的互相转换，可选择任意换算单位列入结果表。 |
|
16. |
报告内容、格式可灵活设定，自动生成word与excel文档。所有结果、压痕图像、自定义信息列表、用户Logo，都可以设置生成到图文报告。 |
|
17. |
可以设定密码和管理权限：普通操作员只能按照设定好的设置进行硬度的测量。 |
|
18. |
软件能够自动保存用户的习惯性设置，下次启动的时候保持上次关闭时的状态。 |
|
19. |
软件提供：中文版、英文版、德语版、西班牙版、俄语版(可选)。 |
|
20. |
硬度计转塔自动控制功能。 |
|
21. |
路径规划功能，17种路径规划自由设定。 |
|
22. |
区域模式&连打连测功能，对于同一视野内可能存在多个压痕，可选择区域模式，每次测量时仅考虑设定范围内的压痕。连打连测时开启区域模式，能避免同一视野内存在多个压痕导致测试中断的情况。 |
|
23. |
曲面修正功能，符合ASTME384标准表一、表二，提供球、杆等曲面件测试修正需求。 |
|
24. |
努氏自动识别与测量时，可以输入压头角度修正，ASTM E384-11，Sec.10.7.2.1。 |
|
25. |
维氏、努氏测量结果，对不符合ASTM E384标准的可疑形状压痕，引入了有效性报警功能。 |
|
26. |
多试样全景扫描功能，可对多个试样进行全景扫描，然后在全景图上做路径规划，最后完成连打连测。 |
|
27. |
扫描区域自由设定功能，对于不规则试样可按外形设定扫描区域，缩小扫描区域，提高工作效率。 |
|
28. |
CHD硬化层测试功能，可根据需要设置停止条件，当测试满足条件后提前中断测试进程，此功能的初衷是为了在CHD测试达到硬化层极限后节省时间。 |
|
29. |
标定采用了误差与重复度评估，以保证标定合格。 |
|
30. |
自动亮度功能，可以将样品的表面自动调整到最佳状态，合适的亮度能将压痕与周围更好地区分开，帮助更精确地识别压痕顶点。 |
|
31. |
最小间隔生成测试点，可得到更详细更精确的试样硬度分布情况。 |
|
32. |
内置预定义齿状模板，可以极大地节约对于复杂耗时的测试点的设置时间，特别像齿状侧翼测量点的设置。所有标准预设如HK30和HK0.5能在一个设备中实现。相应的报告也会存储起来。 |
|
33. |
断裂韧性，系统让用户在测量正常硬度压痕后继续测量裂纹大小（通过鼠标点击裂纹的左右上下最极端）从而计算出断裂韧性。系统在硬度测量结果表里多显示出3列：C1、C2和Kic。 C1为裂纹最左端到最右端的距离（单位mm），C2为最上到最下的距离，裂纹总长度L = C1+C2-D1-D2 （D1 和D2为测得的压痕对角线长度），断裂韧性根据 Kic = 0.0028 * sqrt(Hv * F/L)计算，Hv为测得的硬度压痕，F为试验力单位N，L单位m，Kic 单位 MPa m^1/2。不同计算方法以后提供。和压痕一样，裂纹大小会有一长方形标记，用户可鼠标拖拉长方形任意一边修改，计算结果统计等自动更新。在统计栏里会显示断裂韧性选择，如勾选，统计结果为断裂韧性Kic，如非选则为Hv。报告（WORD和EXCEL）会自动添加C1、 C2和Kic三列。注：选择使用断裂韧性时，上面的努氏硬度要非选。 |

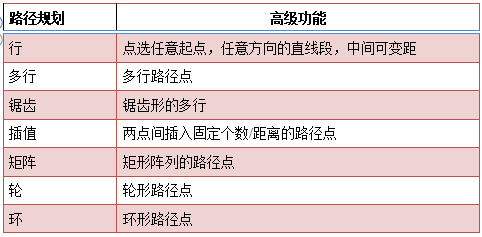

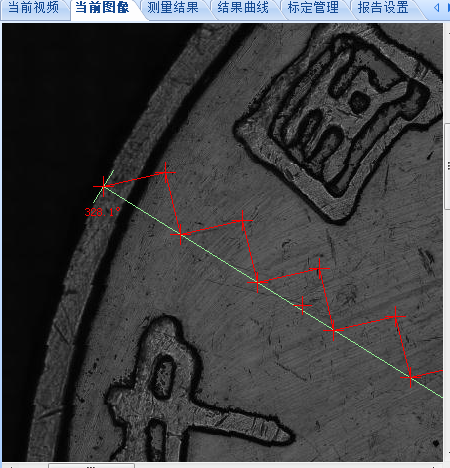

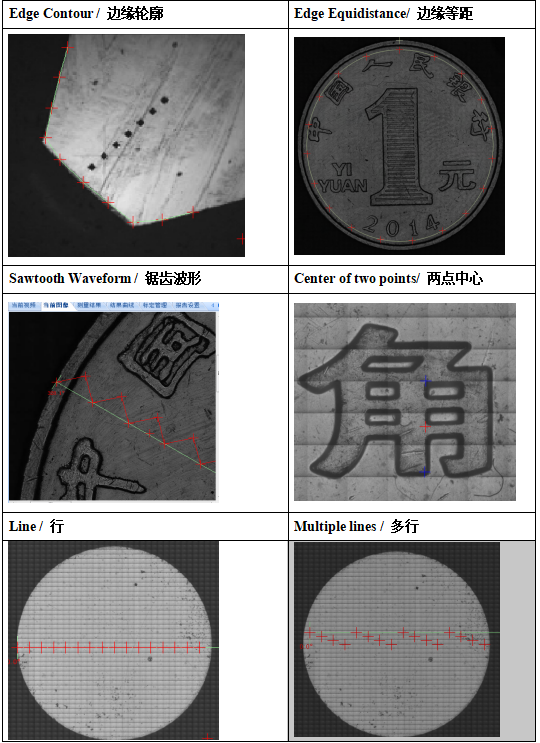

路径规划功能

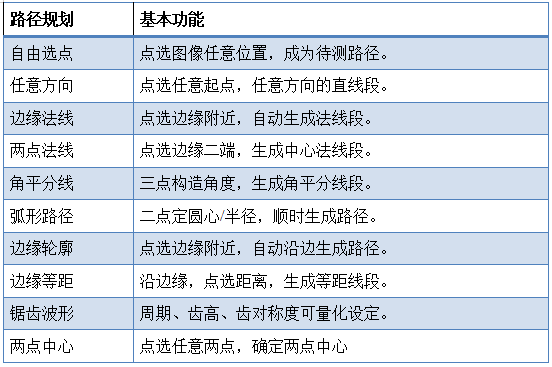

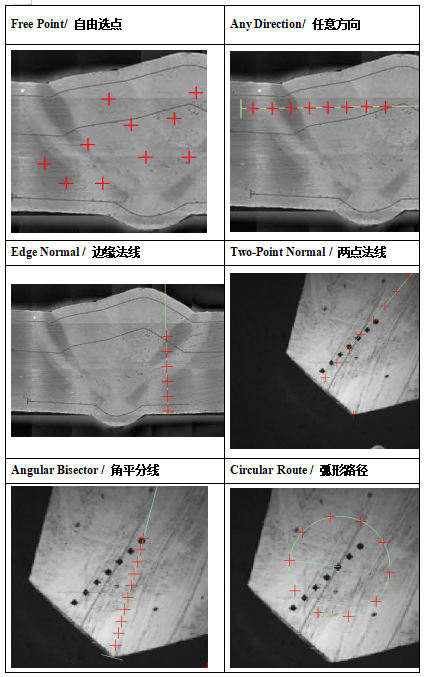

作为测量功能的拓展，在“测量路径”页面中，提供了8种通过鼠标点选图像的方式完成待测路径的精确规划。
全景扫描

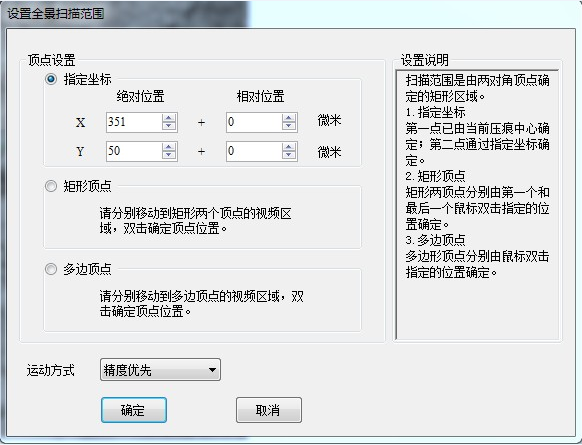

选择“全景扫描”下的“设置扫描范围”功能，在如下图所示的“设置全景扫描范围”界面上选择设置扫描范围的方式（指定坐标、矩形顶点、多边顶点）和运动方式（精度优先、速度优先）。扫描范围顶点设置选择矩形顶点、多边顶点时，请先到当前视频窗口按照提示选取顶点，操作完成后再单击“确认”按钮完成扫描范围的设置。若未在当前视频窗口按照提示进行范围设置时，将“设置全景扫描范围”窗口关闭，提示如下窗口，此时用户则需先设置扫描范围。

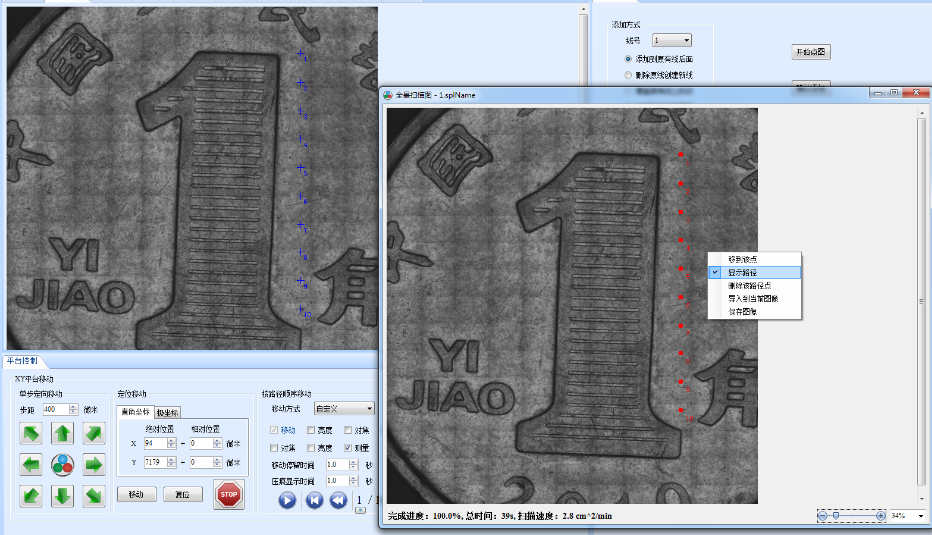

软件界面右键菜单提供了，移到该点、显示路径、删除选中路径点、导入当前图像、保存图像等功能。

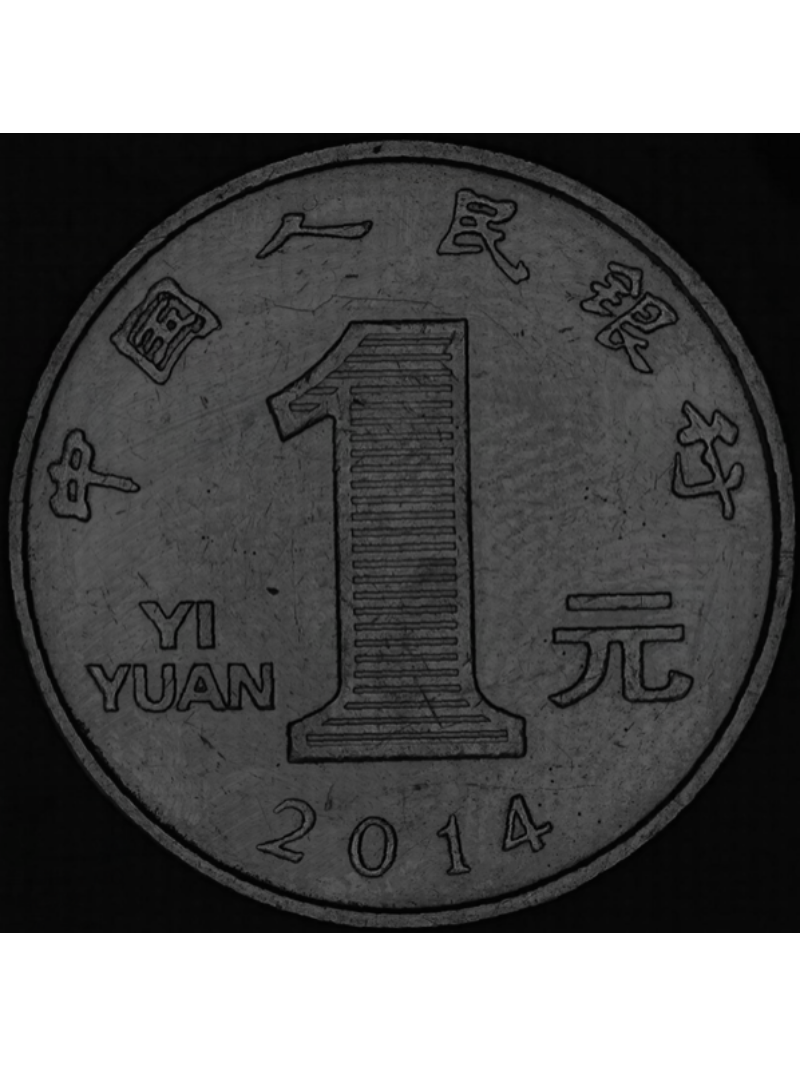

对XY自动平台上的一元硬币，设置扫描范围20×15mm，进行全景扫描。HDS系统控制电机移动并且将相机拍摄到的分辨率为640×512的图片抓取出来，最终一共将2500多幅图片接成如下一页所示的效果图片。

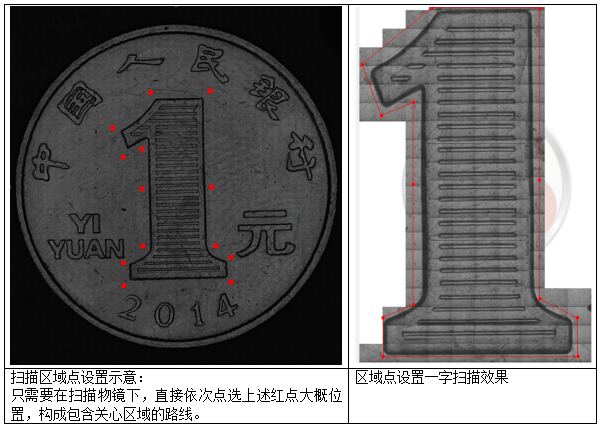

自由设定扫描区域
自由设定扫描区域功能，对于不规则试样可按试样外形设定扫描区域，缩小扫描范围，从而节省扫描时间，提高工作效率。

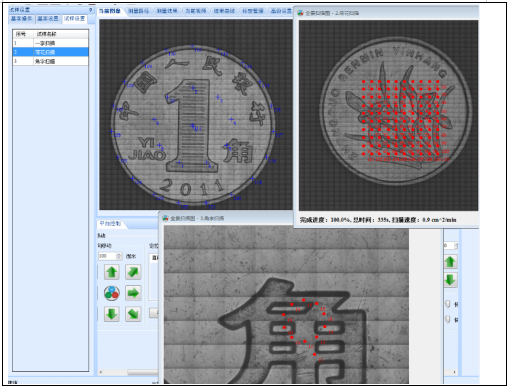

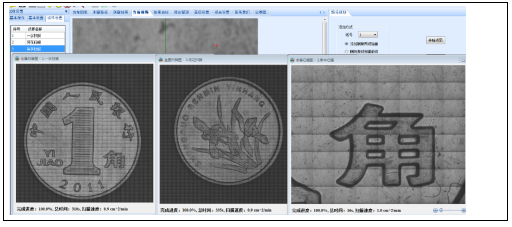

多试样全景扫描
全景图像上的路径规划操作：点击“导入到当前图像”，可将当前全景图界面显示的图像内容导入到“当前图像”，按照路径规划功能的操作说明在“当前图像”进行路径规划有关操作。
